制冷裝置高壓側空氣分離器的布置

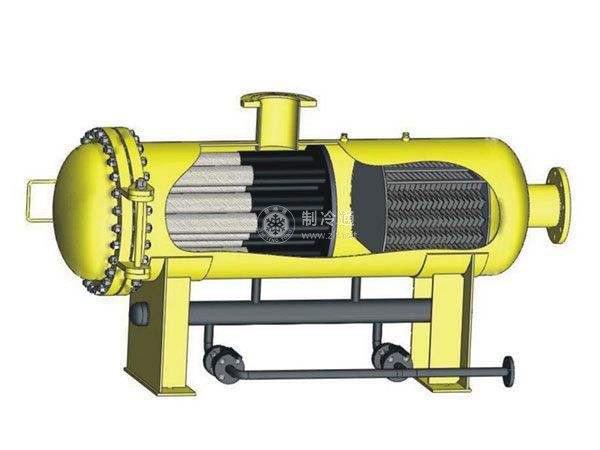

空氣分離器一般布置在靠近高貯桶和冷凝器的地方。臥式四層管式空氣分離器一般是用支架支撐在操作比較方便的墻上，其安裝高度以離地1.2m為宜。安裝時應有一定的傾斜度。即使進液管端比另一端高20mm。也可用支架支撐在貯液器上，以節省占地面積。

立式空氣分離器也是用支架支撐在操作方便的墻上，若冷凝下的液體要排向貯液器時，則應安裝在貯液器進液口600mn以上的高處。

當然，當冷凝器和貯液器都布置在室外時，空氣分離器也應布置在靠近這些設備的室外墻上。
