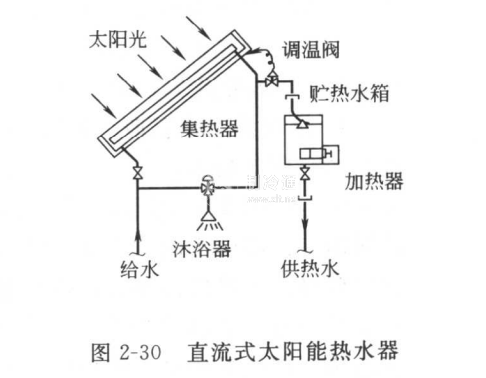

直流式太陽能熱水系統由集熱器、蓄熱水箱、補給水箱(用自來水可以代替)和管道等組成，如圖2-30所示。安裝時，補給水箱的水位略高于集熱器出口熱水管頂部。裝置運行時，由于補給水箱的水位與出口熱水管頂部存在高差，于是水就不斷地從補給水箱流入集熱器，經加熱器加熱后匯集到貯水箱中，這種系統并不循環，所以稱為直流式。為使從集熱器出來的水具有足夠大的溫升，水的流量應較小。通過冷水補給管上的閥門可調節其流量。補給水箱可用自來水直接通過閥門流入集熱器代替。
直流式太陽能熱水裝置的優點是:(1)貯水箱不必高于集熱器之上，它可以置于室內，水箱保溫容易;(2)貯水箱的熱水已具有足夠的溫度，箱中熱水可隨時取用。如果用戶是連續取水，則貯水箱可做得很小，熱損失也能進一步減少。
