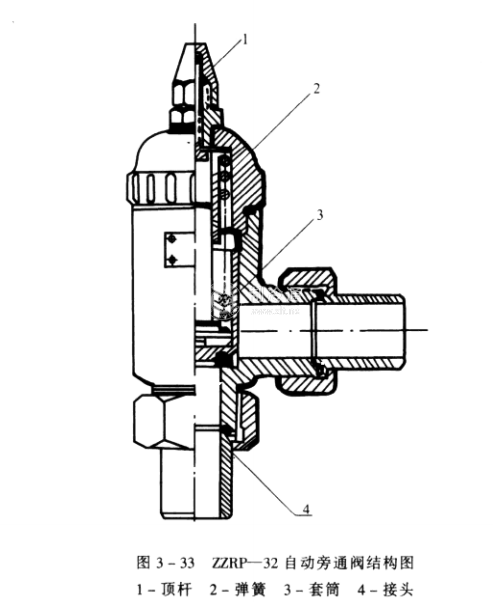

ZZRP-32型自動旁通閥，適用于以氨R12, R22為工質的制冷系統中。它是安全閥的一種形式，起定壓旁通作用。圖3-33是ZZRP-32型自動旁通閥結構圖。
ZZRP-32型旁通閥目前只有32毫米通徑一種規格。主要由閥體、彈簧、彈簧導向筒、閥芯、調節桿等組成。當閥口下端的壓力大于彈簧的調定壓力值時，彈簧被壓縮，閥口開啟;當閥口下端的壓力小于調定壓力值時，閥芯在彈簧力作用下關閉。轉動調節桿可調節調定壓力值。ZZRP-32型旁通閥的可調旁通壓差為0.18~ 0.32MPa。若調換閥內的彈簧，還可得到其它所需的旁通壓差。
ZZRP-32型自動旁通閥復位準確，起跳后關閉嚴密。
