制冷控制型設備自動旁通閥的結構特點

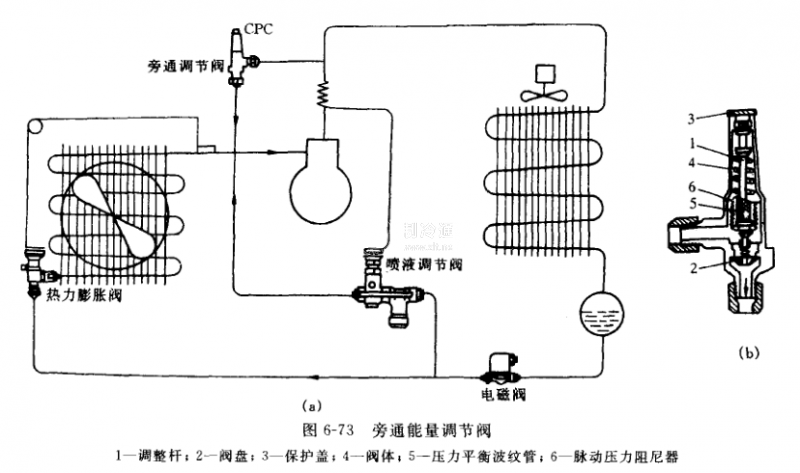

自動旁通閥也稱“旁通能量調節閥”，如圖6-73所示。用于不具備卸載機構的中小型壓縮機系統內，或用于類似情況的場合。

    旁通能量調節閥實際上是一種閥后的恒壓閥，當壓縮機吸氣壓力下降到設定值時，作用在閥盤2下方的吸氣壓力不足克服彈簧4的張力(該張力即設定壓力值)，于是旁通閥開啟，吸氣壓力越低，開啟度越大，制冷劑旁通量也越多，從而保證維持壓縮機一定的吸氣量，延長了工作時間。

    使用自動旁通閥后，壓縮機排氣溫度升高，甚至超過允許值，需采取如下措施：

    ①旁通回氣通過貯液捅頂部，用以降溫。

    ②熱氣旁通回流至蒸發器后半部，使熱力膨脹閥開大，從而降低吸氣溫度，使排氣溫度不致過高。

    ③加裝噴液調節閥。
