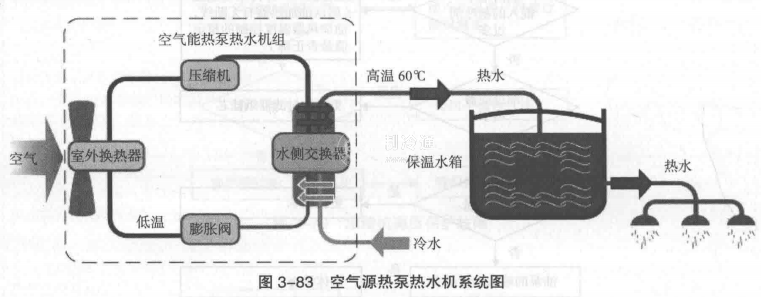

(1)系統原理。空氣源熱泵熱水機是與空氣作為低溫?zé)嵩础⒁陨倭侩娔転轵?qū)動力、以制冷劑為載體源源不斷地吸收空氣或自然環境中難以利用的低品位熱能，將其轉化為高品位熱能，實現低溫?zé)崮芟蚋邷責崮艿霓D(zhuǎn)移。再利用高品位熱能制取熱水，通過熱水供應管路輸送給用戶滿足熱水供應、供暖需求(圖3-83)。
低溫低壓制冷劑經膨脹機構節流降壓后，進入室外換熱器中蒸發吸熱，從空氣中吸收熱量;蒸發吸熱后的制冷劑以氣態形式進入壓縮機，被壓縮成高溫高壓的制冷劑氣體(此時制冷劑中所蘊藏的熱量分為兩部分:一部分是從空氣中吸收的熱量，另一部分是輸入壓縮機中的電能在壓縮制冷劑時轉化成的熱量);被壓縮后的高溫高壓制冷劑進入熱交換器，將其所含熱量釋放給進入換熱器中的冷水，冷水被加熱后直接進入保溫水箱儲存起來供用戶使用;放熱后的制冷劑以液態形式進入膨脹機構節流降壓，再進入壓縮機壓縮，如此不間斷地進行循環。
由于冷水獲得的熱量包含了制冷劑從空氣中吸收的熱量和驅動壓縮機的電能轉化成的熱量，因此熱泵熱水機的能效遠高于直接電加熱方式。
(2)多機并聯運行。圖3-84所示為多臺熱泵熱水機并聯組成的熱水機組，以滿足大水量的用戶。每臺機組具有相同的電控功能，可以獨立完成熱水機的信號輸入、數據采集、輸出接口控制、故障報警的判斷等。設定其中一臺機組為主機，其余的機組地址均為從機。只有主機才能直接與線控器通信、進行水位檢測的功能。
水路管道的連接采用并聯同程式設計，每臺機組安裝獨立的進出水管，再將機組的進出水管并聯。采用一用一備水泵設計，如圖3-84所示。
