JFY-811使用說明書

一、 產品概述

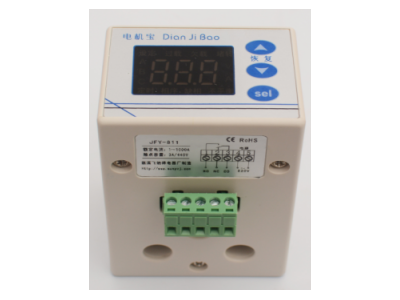

本產品是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

二、 主要功能

l 電流顯示

l 過載保護

l 欠載保護

l 缺相保護

l 三相不平衡保護

l 自動恢復

l 故障電流鎖定

l 內置時間繼電器功能

三、 主要技術指標

指標	型號	單位
指標	JFY-811	單位
額定電流設定范圍	1～1000	A
電流量程	1000	A
電流測量精度	±1%	-
電源電壓	AC 220V	V
觸點容量	3A/440VAC（純阻性負載）	-

四、 操作指南

l 查看A、B、C三相電流

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

l 電動機額定電流值設置（整定電流）

長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

l 告警（保護）狀態恢復

發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

l 參數設置

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍		出廠設定	單位	備注
過載保護類	F11	電動機額定電流（整定電流）	JFY-811	1～999	20	A	這個參數可以直接長按Sel鍵設定
	F12	反時限曲線	0 - 5		1	-	0表示定時限，1-5為反時限，請參見工作原理說明，JFY-801無此參數
	F13	定時限動作時間	0.1 – 60.0		3.0	秒	在F12=0時起作用
欠載保護類	F14	欠載動作點	0 - 80		20	%	電流低于額定電流（F11）的設定百分比時，產生欠載告警
	F15	欠載動作時間	0.1-60 OFF		5.0	秒	“OFF”表示關閉欠載保護功能，
	F16	堵轉電流	3.0-10.0		5.0	倍	電流為F11的5倍時認為發生堵轉
	F17	堵轉動作時間	0.1-60.0 OFF		5.0	秒	堵轉超過5秒時，會觸發保護動作
	F18	啟動時間	0.0-60.0		0	秒	啟動時用來避過過載預警
	F19	外接互感器電流比	1-200		1	-
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50		20	%
	F22	三相不平衡動作時間	0.1 – 60.0 OFF		5.0	秒	缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
	F23	缺相動作時間	0.1 – 60.0 OFF		2.0	秒	缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
自動恢復類	F51	自動恢復次數	0 - 10		1	次	F51設為0表示不允許自動恢復;設為UNL為無限次恢復 具體設置方法參見工作原理說明
	F52	自動恢復間隔時間	0.1 – 99.9		15.0	分鐘
	F53	重復故障間隔時間	1 - 999		60	分鐘
附加功能類	F61	上電延時	0 – 999		0	秒	通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
	End	退出設置狀態	-

五、 基本工作原理

l 電流檢測

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

l 過載保護

過載保護可分為定時限保護和反時限保護兩種模式，JFY-801只有定時限模式，JFY-802、JFY-808可通過設置參數F12選擇定時限或反時限模式。

1. 定時限模式

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。

2. 反時限模式

過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，JFY-802、808均提供5 條反時限曲線，見下表：

過載倍數	反時限曲線(F12)
過載倍數	1	2	3	4	5	0
1.1	930	1861	2791	3721	4651	F13 (定時限)
1.2	296	593	889	1185	1482
1.5	87	174	261	349	436
2	35	69	104	138	173
3	13	25	38	51	63
4	6.7	13	20	27	34
5	4.2	8.4	13	17	21
6	2.9	5.7	8.6	12	14
7	2.1	4.2	6.3	8.4	10
8	1.6	3.2	4.8	6.4	7.9
	以上為過載動作時間(單位:秒)

l 欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。

負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。

l 三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

l 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

l 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“5”鍵或斷電)。

如果不需要自動恢復功能，只要將F51設為0。

時間繼電器功能

1. 如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。注：JFY-811的需要外置互感器二次互感如下圖，其它規格無需外置可忽略下圖，通過設定參數F19，可啟動二次互感。當使用800：5的線圈時，F(xiàn)19應該設定為160.當使用500:5的線圈時，F(xiàn)19應該設定為100.
