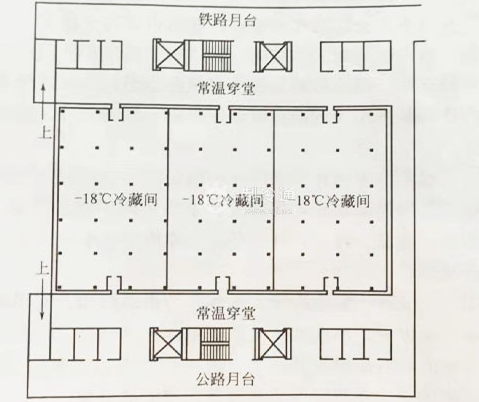

設備布置平面圖是設計人員實現制冷系統原理圖中制冷方案的具體構思。它反映出各種機器設備及其基礎與建筑物或相互之間的相對位置和具體尺寸。因此，它是施工安裝的依據。
設備布置平面圖是制冷工藝向其他專業提供的第一批資料之一。只有在設備布置完成后，土建、水、電等工種才能開始相關專業的具體設計。
深度要求：
（1）要畫出設備基礎的外形和設備的輪廓線。設備的基礎，要畫出其預留孔位置的中心線，以便反映設備的定位朝向；設備的外形要畫出主要的管接口，但對于外形比較復雜的設備(如壓縮機），可以不畫出設備只畫出其基礎即可。
（2)有兩臺以上同一型的設備，只要畫出一臺實際外形，其余的可以簡化表示，或只畫出其基礎外型。
（3）建筑物（包括建筑物輪廓線、樓板、墻、梁、柱、樓梯、門、窗等）和構筑物（操作平臺、地溝等)都要按比例繪制，并和建筑施工圖相一致。
（4)建筑物各柱間的主要尺寸、總長、總寬等應按建筑圖標注，并注明該平面的層次、標高。
(5）設備位號和建筑物軸線號均要填寫完整，并和制冷系統原理圖、建筑圖相一致。
（6)一個車間的設備布置平面圖，應盡可能表示出與其他車間的相互關系，其他車間的輪廓線用雙點畫線表示。
（7)必要時，平面圖應按不同標高分別繪制。如：
設備布置平面圖 操作平臺
土0.00平面 ＋2.40平面
等等，對于設備基礎的標高，預留孔尺寸等，由設備基礎條件圖表示。
(8)設備布置平面圖上應有圖標、圖簽、設備一覽表、備注等欄，并須經各專業設計人員會簽。
畫法規定：
(1)線型：設備基礎和設備輪廓線用粗實線b，建筑輪廓線用b/3細實線；尺寸線、設備位號引出線和中心線等用b/4或更細，剖切跡線用特殊線條表示。
(2)尺寸標注：布置平面圖上的尺寸大都是定位用的，所以都從中心線起注。在標注設備和設備，設備和建筑物之間的關系尺寸時，設備以中心線、建筑物以軸線為基準線；懸掛在墻壁、柱子上的設備，建筑物則以墻或柱子的內邊緣為基準線。
由于在設備布置時除了考慮設備布置的基本原則外。還要考慮到設備上管道連接可能遇到的各種情況(如：設備的布置是否使管道連接順暢，少彎或碰柱、碰梁、設備與墻的間距是否大于彎管的最小彎曲半徑等)，所以要在主要管道安裝平面圖定型后才能最后確定設備布置圖的尺寸。對于項目不大的設計，或設備上的管道很少時(如凍結間等）可以把設備布置圖和管道安裝圖合并。
