壓縮機的進排氣閥和所有的壓力表、溫度計及其他儀表，應盡量面向主要操作通道。吸、排氣閥高度超過1.5m的應在壓縮機旁設操作臺。曲軸箱觀察孔的下邊緣，應高出機房地坪400mm以上。兩臺壓縮機突出部位間距不小于1m，當軸承同向排列時，應考慮抽出曲軸長度的空間。
1.壓縮機的平面布置
根據機器間的形狀和壓縮機的尺寸、臺數，其平面布置形式大致有：
（1）單列式
壓縮機布置在機器間的中間，成一直線排列，其他設備靠墻布置，如圖5-3-1所示。這種布置方式適用于小型冷庫的機房，其優點是走向整齊，操作管理方便。
（2）對列式
其布置形式與單列式相仿，但壓縮機是按左型和右型成對地排列。在成對的兩臺壓縮機間留有較寬的操作走道，見圖5-3-2。
（3）雙列式
壓縮機在機房內排成雙列，可以對面布置，也可以同向布置。機房中間為主要操作通道。吸排氣管可集中布置在通道上空，其他設備仍靠墻布置，這種布置形式適用于大中型冷庫，如圖5-3-3所示。
圖為雙列式對面布置。其優點是進排氣閥門位于主要操作通道，其壓力表及有關操作儀表亦面向主要操作通道。因此，平時操作時能清楚地觀察到儀表，便于管理。這種布置形式適用于建筑物寬度方向尺寸有限的情況。
圖為雙列同向布置，它適用于建筑物長度方向尺寸有限情況，其優點為：布置比較緊湊，建筑面較省。
2.壓縮機的吸、排氣管道的布置

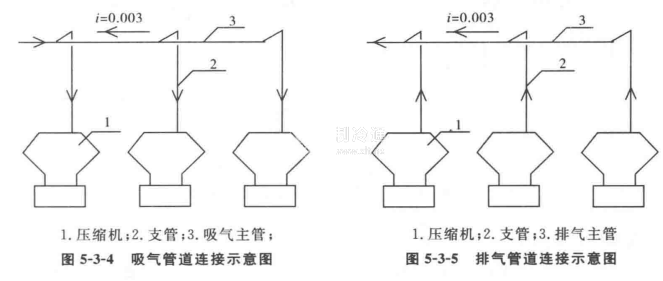

（1）吸氣管道：為了防止回氣中可能夾帶氨液進入壓縮機而造成液擊，保證壓縮機在干飽和狀態下安全運行，提高制冷效率，壓縮機的吸氣總管應向低壓循環桶或氨液分離器保持0.1%~0.3%的坡度。其吸氣支管應從總管的頂部按介質流向接出(如圖5-3-4所示）。
（2）排氣管道：為了防止壓縮機停機后，排氣總管內的潤滑油或冷凝的液體返回壓縮機，造成再次啟動時產生的液擊或油擊事故，其排氣總管應向油分離器保持0.3%~0.5%的坡度，排氣支管應從排氣總管的頂部或上側順氣流方向接出，如圖5-3-5所示。多臺壓縮機的排氣支管應錯開接至排氣總管。錯開間距不小于300mm。
（二)中間冷卻器的布置
中間冷卻器應布置在與之配連的壓縮機的近處，以縮短管道連接。在不影響窗戶開啟和采光的前提下，應靠墻布置。中間冷卻器的工作溫度較低，應包隔熱層。為避免冷橋，需在其底腳下墊以經過防腐蝕處理的50mm厚木塊，其基礎露出地面的高度不宜小于300 mm。
