總調節站的作用，是向低壓制冷設備，如低壓循環桶、氨液分離器等分配制冷劑液體，并可以根據負荷的變化，調節和控制供液量。總調節站的配置形式基本有兩大類型：
1.直流供液式的總調節站

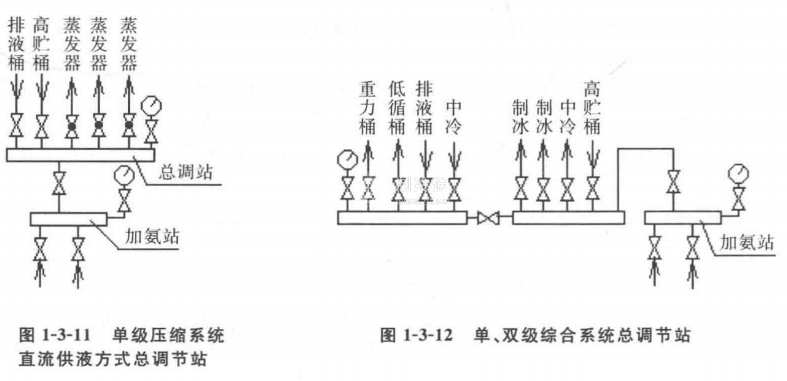

這種調節站上設有節流閥，如圖1-3-11所示，其配液流程是：從貯液器，排液桶或加氨站來的高壓液體經調節站上的節流閥節流后，分別向各庫房及制冰間等蒸發器供液，這種調節站型式比較簡單，但由于經節流后的制冷劑為兩相流體，在管道內流動的阻力很大，所以，只適用于機房與庫房相距很近的、采用級壓縮循環的小型制冷裝置。
2.重力供液和氨泵供液的總調節站
這種調節站上沒有設置節流閥件，如圖1-3-12所示。雙級壓縮的重力供液系統或液泵供液系統，一般都可以采用這種形式。根據制冷劑液體溫度的不同，調節站可分為兩部分，從加氨站和貯液器來的為常溫部分，從中間冷卻器盤管及排液桶來的為中溫部分，中間通過一過橋閥溝通。
近年來，對于小型冷庫的液泵供液系統，趨向于不設總調節站，貯液器的液體通過中間冷卻器盤管過冷后直接供入低壓循環桶及其他設備。
