該系統是將飾面板用三維金屬組合掛件連接到基層墻體上，在飾面板與基層墻體間的整體空腔內，現澆酚醛泡沫發泡材料所構成的外墻外保溫系統，三維金屬組合掛件可以調節飾面板與基層墻體之間的距離，形成不同的保溫層厚度，飾面板縫隙用建筑硅酮密封膠封閉。
該系統可選用多種飾面面材，如纖瓷板、氟碳板、鋁塑板等，干掛飾面板澆注酚醛泡沫外墻外保溫系統。
1. 細部構造及其要求
除在連接件處用澆注酚醛泡沫保溫密封外，在收口、板縫間、拐角、窗口連接處、落水管固定部位、陽臺、女兒墻、勒腳的保溫飾面板與平面基層、變形縫及空調等外裝設備安裝部位都應采用密封膠達到有效密封。細部節點連接及密封，如圖8-8~圖8-12所示。

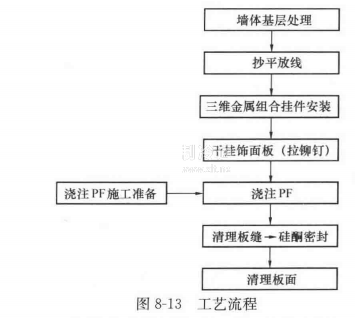

2. 干掛飾面板現場澆注酚醛泡沫的工藝流程，如圖8-13所示。
3.操作工藝要點飾面為獨立飾面而不含復合的保溫層，因而在安裝時更應仔細嚴格。嚴格控制飾面與飾面板間距（當設計為無縫節點時，根據飾面板加工的外形，可將飾面板與飾面板間節點縫隙縮到很小間距）。
飾面板與掛件之間的連接穩定，間距按設計要求嚴格控制。掛件應形成最終不可改變位置的固定程度，在澆注酚醛泡沫期間會對飾面還有一定膨力，必須保證飾面板連結牢固、安全可靠。
