（1）剛下線的保溫板應(yīng)平整留空（孔）堆放。生產(chǎn)合格的PF保溫板，必須達(dá)到足夠的陳（熟）化時間，即泡體達(dá)到一切化學(xué)、物理反應(yīng)結(jié)束，保證板材穩(wěn)定、不變形是最基本條件。否則采用未到陳（熟）化泡體，使用再好粘結(jié)膠及配套材料也難以適用，暫時粘錨后日久也會開裂、變形。

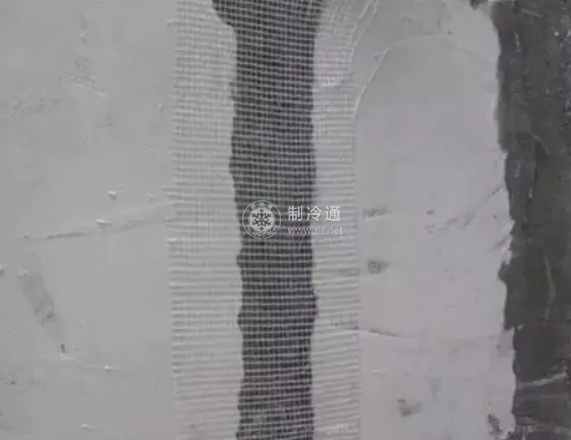

PF保溫板生產(chǎn)，保證各個化學(xué)組分當(dāng)量反應(yīng)，嚴(yán)格控制催化劑、固化劑加入量，控制出板速度與發(fā)泡速度匹配。且板材應(yīng)正確復(fù)合玻網(wǎng)格布，錨栓規(guī)格、數(shù)量安裝按設(shè)計要求選用。
（2）基層濕度大應(yīng)涂刷防濕底漆，保證基層干燥、環(huán)境溫度符合施工條件。
（3）必須保證膠粘劑質(zhì)量，且粘結(jié)面積應(yīng)≥60%，防止有虛貼。
（4）基層濕度大應(yīng)涂刷封閉基層處理劑，采用點(diǎn)框粘貼法布膠。
（5）粘貼板材的基層應(yīng)牢固、平整、干燥和干凈，粘貼板材應(yīng)稍加用力。
（6）膠粘劑必須在有效時間內(nèi)和規(guī)定施工溫度使用，超過使用期的膠粘劑嚴(yán)禁加水再用。
（7）PF保溫板與保溫板間縫隙用泡沫填塞，不得用抹面膠漿堵塞縫隙。
（8）為防止PF保溫板間之間開裂，應(yīng)在基層處理合格后，將保溫板底面抹膠泥，然后粘貼在基層墻體上，再將填充在縫內(nèi)泡沫凸出部分打磨成與保溫板成同一平面，達(dá)到膨脹密封，同時成為一個整體，然后再進(jìn)行下步常規(guī)操作方法。
（9）在結(jié)構(gòu)變形縫處設(shè)置變形縫；保溫層連續(xù)面積較大應(yīng)合理設(shè)伸縮縫。
（10）窗戶周邊及其角部集中部位應(yīng)增設(shè)加強(qiáng)網(wǎng)，以分散其中應(yīng)力。
（11）逐層漸變、釋放應(yīng)力、防止外保溫層開裂滲漏。面層裂縫主要是材料變形引起的，只要能有效變形釋放應(yīng)力，減少在約束條件下產(chǎn)生的應(yīng)力集中，就能控制裂縫。
因此，墻體保溫工程的材料必須具備相應(yīng)的柔韌性，并在抗裂防護(hù)層中增加分散應(yīng)力的加強(qiáng)網(wǎng)。保溫體系采用柔性軟聯(lián)接，形成柔性變形，逐層釋放應(yīng)力的抗裂技術(shù)，可以有效地控制保溫層表面裂縫的產(chǎn)生。
（12）外墻熱（冷）橋的斷橋處理。外墻的圍護(hù)結(jié)構(gòu)中包含金屬、鋼筋混凝土梁、柱挑陽臺、遮陽板、突出線條等部位，在室內(nèi)外溫差作用下，形成傳熱密集、內(nèi)表面溫度較低的部位，這些部位易形成熱橋。熱橋部位易出現(xiàn)保溫層空鼓和開裂引起滲漏，外保溫層必須完整包覆所有外表面，使保溫層閉合。
（13）PF保溫板生產(chǎn)中，調(diào)整樹脂、硬化劑、發(fā)泡劑及其他助劑用量，達(dá)到最佳級配：
控制生產(chǎn)PF保溫板最佳厚度，PF保溫板厚度不宜過薄，生產(chǎn)不同厚度保溫板時應(yīng)調(diào)整布料速度或控制出板溫度、速度，互相匹配。
