（1）無論采用何類粘貼工法，必須采用特制低堿或硫鋁酸鹽類聚合物水泥粘結砂（膠）漿，粘結PF保溫板，不得在PF保溫表面出現任何變色現象。
（2）錨栓只是起到輔助固定作用。應在PF保溫板粘結24h后及時加錨栓。錨栓必須錨固在有粘結砂漿部位（即在60%粘結面積以內部位），不應在無膠粘劑處錨固。
（3）墻體特殊光滑的基層，可在墻體基層涂刷界面處理材料，是增強基層與其他材料間粘結力，且可代替傳統混凝土表面鑿毛工序，改善表面抹灰粘結性能，達到提高工程質量、加快施工進度和降低勞動強度。
不同基面采用不同界面處理，如用于建筑的基層墻體可為現澆混凝土、預制混凝土或混凝土空心砌塊、燒結多孔磚、灰砂磚、爐渣磚和頁巖模數磚等材料構造的砌體結構等進行界面處理，可達到保證PF保溫板更高的粘結強度。
一般對于水泥砂漿表面可不采用界面處理，現澆混凝土表面和加氣砌塊表面必須進行界面處理。
（4）錨栓規格、質量應符合設計規定，根據建筑高度設置所用數量，錨固基層墻體深度達到設計要求。
通過螺栓的擴張部分被壓人鉆孔壁內產生的摩擦力以及幾何形狀的螺栓口與錨固基礎和鉆孔形狀相互配合產生的共同作用來承受荷載。
錨栓主要用于在不可預見的情況下，對確保系統的安全性起到承受該系統負載的輔助作用，建筑物高度在20m以上時，受負風壓作用較大及應力集中的部位應采取錨栓輔助固定。
沿海地區或者高層建筑外墻不但采用粘、錨，還應采取與托相結合的粘貼方式，且隨建筑高度加大，應增加粘結面積和輔助錨（栓）件數量。
（5）PF保溫板選用適用護面劑，并應控制界面劑涂層厚度。

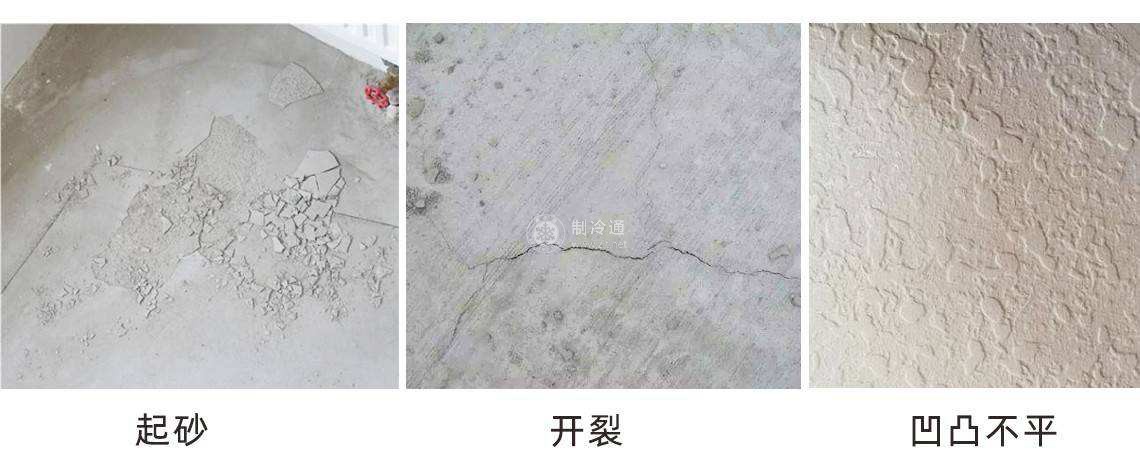

（6）墻體基層尤其不得有凸出部位。墻體基層找平宜用聚合物砂漿抹平，當采用水泥砂漿找平時應達到與原基層同等強度，不得有掉粉、分層等質量問題。
