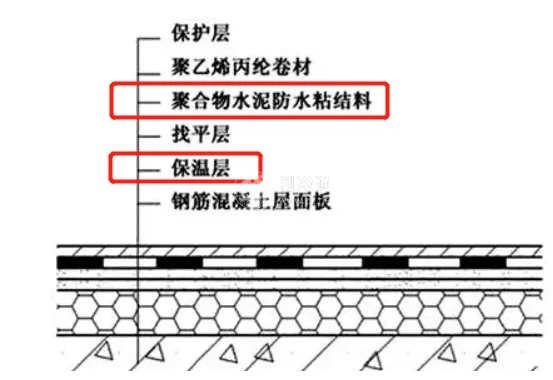

倒置式屋面，傾名思義就是與正鋪式或稱常規(guī)做法相反的一種結(jié)構(gòu)，即防水層在下，保溫層在上，保溫層成為防水層和結(jié)構(gòu)層的保護(hù)層。
創(chuàng)造倒置式保溫做法的目的，就是如何保護(hù)防水層長(zhǎng)期的發(fā)揮防水功能，換句話說(shuō)就是延長(zhǎng)防水層的壽命。柔性防水層直接暴露在大自然中，直接遭受暴曬、冷凍、風(fēng)吹、雪雨、大氣有害氣體的侵蝕，使防水層過(guò)早地出現(xiàn)老化、變質(zhì)、開(kāi)膠、龜裂等現(xiàn)象，如果用保溫層作保護(hù)，防水層幾乎在常溫下工作，避免了外界環(huán)境使防水層過(guò)早失效，同時(shí)，保溫層又不影響保溫性能，由于這一工法的優(yōu)越性，我國(guó)在近幾年許多重點(diǎn)工程采用了倒置法。
保溫層要求保溫材料憎水，或者吸水很低，吸水率宜小于2%。要求保溫材具有一定的抗壓強(qiáng)度。目前我國(guó)用于倒置式屋面的保溫材料，常用的是擠出聚苯乙烯泡沫板、聚氨酯硬質(zhì)泡祩板、泡沫玻璃。
盡管有保溫層保護(hù)防水層，但對(duì)防水材料質(zhì)量、類型以及所采用施工法要求更嚴(yán)，絕不等于有了保溫層的保護(hù)而降低對(duì)防水層的要求。要求防水材料耐水性好，長(zhǎng)期浸泡不變質(zhì)，防水層必須可靠。水乳型涂料和易腐爛的胎體不宜使用。可選用的防水材料包括：
水泥基滲透結(jié)晶型防水涂料；
高聚物改性瀝青防水卷材，熱熔焊接；
合成高分子防水卷材，熱焊合縫，或者用膠帶粘合，但不得用膠粘合；
聚氨酯防水涂料，應(yīng)保證足夠涂膜厚度。
倒置式屋面防水層的坡度不宜大于3%，但坡度過(guò)小滲流水也慢。因保溫層很輕，若不加保護(hù)和鋪壓，容易被風(fēng)吹起或人踐踏而破壞。有機(jī)物保溫層長(zhǎng)期暴露陽(yáng)光下，受到紫外線照射，臭氧、酸堿離子侵蝕，也會(huì)過(guò)早老化。因此需要鋪壓層保護(hù)。
鋪壓層可選擇卵石、砂漿、塊體或細(xì)石混凝土現(xiàn)澆。不上人屋面，鋪壓層采用卵石，粒徑應(yīng)在500mm以上，卵石應(yīng)分布均勻、滿鋪，但卵石質(zhì)量應(yīng)符合設(shè)計(jì)要求。也可采用水泥砂漿抹面，厚度宜為200mm，作分格縫，間距2m，縫寬3~5mm；上人屋面，鎮(zhèn)壓層有兩種做法，一種是鋪砌塊體（石材、瓷磚、預(yù)制混凝土磚等）；另一種現(xiàn)澆細(xì)石混凝土，厚度40mm，留設(shè)分格縫，間距在1.2~1.5m，縫寬5mm，密封膏密封。卵石保護(hù)層與保溫層之間，干鋪一層聚酯纖維無(wú)紡布做隔離層。上人屋面的鋪壓層應(yīng)封閉好些，力求雨水從鎮(zhèn)壓層上能全部排出。
穿屋面管、女兒墻泛水的豎向防水層，收頭高度超過(guò)鎮(zhèn)壓層250mm。
施工時(shí)，先做防水層，后做保溫層。板狀保溫材料的鋪設(shè)應(yīng)平穩(wěn)，拼縫要嚴(yán)密，避免產(chǎn)生冷橋。做保護(hù)層時(shí)應(yīng)避免損壞保溫層和防水層，如發(fā)現(xiàn)防水層損壞應(yīng)及時(shí)修補(bǔ)。
