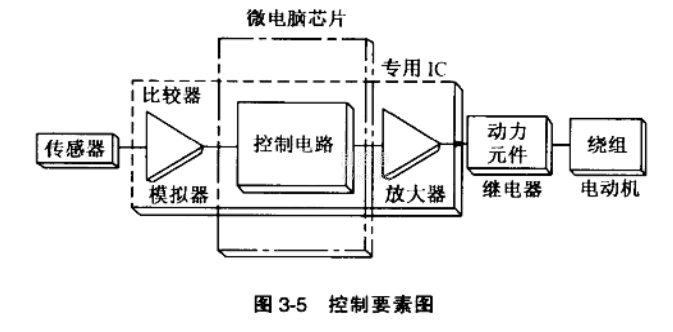

電子式控制系統的主要部件有：遙控發射器、接收器、傳感器、風扇電機、電容器、繼電器、步進電機、過流過熱保護、壓縮機3min延時保護等，如圖3-4所示。電子式控制系統的核心部件是CPU（中央處理器），各種控制指令經CPU處理后送到其他部件執行，如圖3-5所示，在線路上分為控制回路（弱電）和主回路（強電）兩部分。
電子式控制系統的特點是：由遙控器來操作，非常方便、可靠、安全；人機界面友好，各種指令在液晶顯示屏上顯示，一目了然；自動化程度和控制精度高；工作模式齊全，工作方式轉換方便；出風方向可調，使房間溫度分布更均勻。
對于空調器維修人員來說，關鍵在于了解單片機的技術和功能特性，如電氣特性、輸入/輸出特性、指令特性等就可以開展工作，而不必在單片機內部的電路結構、原理、電路連接方式或CPU電路原理上花費過多的時間與精力。
