空調器的變頻調速技術主要由以下4個方面的關鍵技術組成：逆變器、微控制器、PWM的生成以及變頻壓縮機的電機選擇。

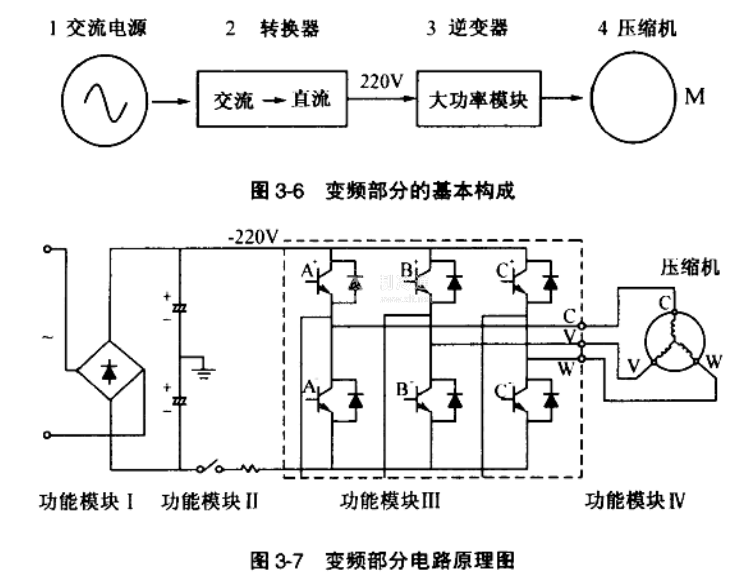

變頻空調器變頻部分的基本構成框圖如圖3-6所示，圖中220V的電源電壓，經轉換器變換為直流，逆變器的主要功能是實現換向，把直流電愿轉換為任意頻率的有效值相當于三相交流電的脈沖電壓信號，最常見的結構形式是6個半導體，如圖3-7所示。
逆變器的負荷為壓縮機的異步電動機，按照負荷是交流變頻壓縮機還是直流變頻壓縮機分為交流變頻和直流變頻兩大類。交流變頻中逆變器的輸出電壓方式一般是不等寬度PWM調制方式，直流變頻中逆變器的輸出電壓方式一般采用等寬度PWM調制方式。目前直流變頻也采用新型的脈沖幅值PAM（Pulse Amplitude Modula-tion）調制方式。
