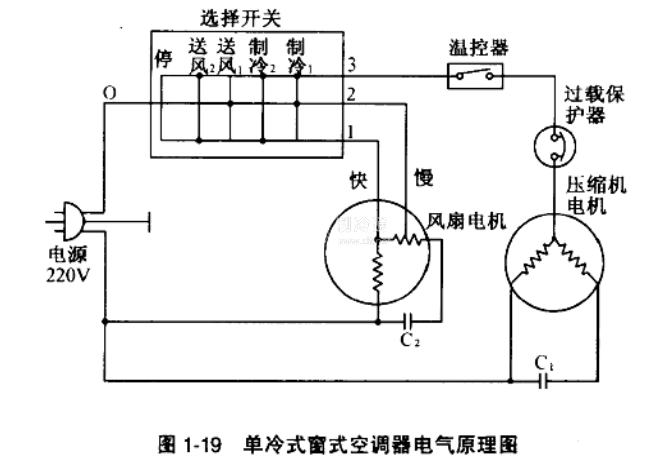

單冷窗式空調器的控制電路原理圖如圖1-19所示，當選擇開關在制冷1擋時，有“。”點表示接通，此時0一3與0一2間導通，電源→0一3→線→溫控器→過載保護器→壓縮機電機→電源，壓縮機電機轉動開始制冷工作。另一條支路：電源→0一2→線→風扇電機（慢速擋）→電源，此時風扇電機以慢速轉動，送入室內的冷風為弱冷狀態。
在選擇開關轉到制冷2檔時，開關接通了0一3與0一1線，壓縮機電機投入制冷運行，同時風扇電機以全速轉動，送入室內的冷風為強冷狀態。
當室內溫度達到溫控器所設定的溫度時，溫控器觸點斷開壓縮機電路的回路，壓縮機停止制冷，直到室內溫度回升到開機溫度，溫控器觸點重新閉合，使壓縮機繼續運行，進行制冷，以此循環。
當選擇開關轉到送風1擋時，0一2線接通，風扇電機以慢速運行，壓縮機電機斷開，不制冷，空氣在室內循環流動。
當選擇開關轉到送風2擋時，0一1線接通，風扇電機以高速運轉，壓縮機電機斷開，不制冷，空氣在室內流動，循環速度加快。
窗式空調器使用的電機為單相電容運轉式電機（壓縮機電機及風扇電機），不需要使用啟動繼電器或PTC元件啟動。
壓縮機電機一旦停止運轉后，必須延時3min以上才能啟動。因為停機后的短時間內，壓縮機吸、排氣兩側的壓力差較大，若立即啟動壓縮機，有可能因啟動負荷增大而不能啟動，甚至燒毀電機。因此需延時3min，使高低壓兩側毛細管制冷劑壓力達到平衡后再啟動。為安全起見，現在的窗式空調器（特別是帶遙控式）均有3min延時保護裝置。
