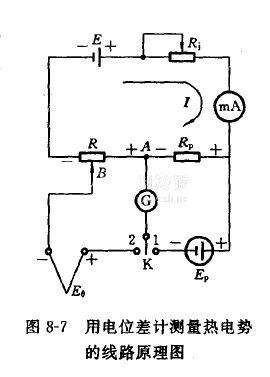

圖8-7所示的是用電位差計測量熱電勢的線路原理圖。共分如下三個回路。
（1）工作電流回路它由電池E、可變電阻R、電流表與測量標準電阻R、R，組成，用R；調節電路中的電流I，電流表的指示值達到規定值。
這樣電阻R、R。上各點的電壓降就為已知。
（2）測量回路由檢流計G、熱電偶E和可變電阻R組成。調節R使回路
中檢流計G的指示值為零，此時標準電阻RAB（A、B之間電阻）上的電壓降與熱電偶的熱電勢E達到平衡狀態。即Eo=IR AB
（8-2）
這樣，由已知I和RAB（標準電阻）就可求得E。
（3）校正工作電流回路由于電位差計測量結果的準確性取決于工作電流回路中的測量標準電阻與電流的推確度及檢流計的靈敏度，但工作電流回路中用電流表測量電流是不可能十分精確的。為了確保工作電流值的高精度，而引入校正工作電流回路，它是由標準電阻R。、標準電池E。及與測量回路公用的檢流計G組成的。當開關K接人1端時，校準回路接通，調節R，使工作電流I在標準電阻R。上的電壓降等于標準電池的電勢，即E。=IR。，此時，檢流計上的讀數為零，工作電流I=E。/R。。因標準電池的E。和標準電阻的R精度都高，由此算出的I也是高精度的。這樣熱電偶的熱電勢E為Eo=
EeRAB
（8-3）
使用熱電偶測量時應特別注意盡量避免用其他金屬作熱電偶與測量儀表之間的中間導線。若儀表和測量點之間有墻壁隔開，則應采用與熱電偶材料相同的整根金屬穿過墻壁與儀表連接。如果不可避免地需要使用與熱電偶不同的材料作導線，則兩根導線應使用同一種材料，且此段導線和與之相連接的熱電偶導線應在相同溫度之下，這樣導線中才不會有溫差電勢或電流產生。
