Packinox公司板殼式熱交換器法國Packinox公司生產的板殼式熱交換器代表了目前國外大型板殼式熱交換器的最高水平，其特點是，單板最大尺寸可達1400mm×16000mm：單臺設備最大傳熱面積可達8000m：
板片為順人字形波紋，爆破成形：板束在殼體內為懸掛結構：獨特的氣、液兩相進料混合器：
帶膨脹節的管式連接：雙容器設計，熱介質不與壓力容器接觸：殼體為無大法蘭結構：板束操作壓力（反壓）小于等于100P：板束操作壓力（正壓）同殼體操作壓力，不受限制：操作溫度小于等于550℃.

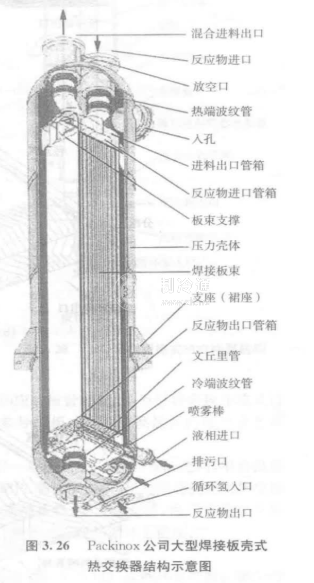

圖3.26所示為用于煉油重整裝置中的重整F/F熱交換器，一臺Packinox公司制造的大型焊接板殼式熱交換器，該熱交換器主要由一個壓力殼和一個吊掛在壓力殼體中的全焊式板束組成。冷熱介質通過板束，在板束內進行純逆流換熱。在板束與殼體接管之間，采用波紋管膨脹節來補償不銹鋼板束與低合金鋼殼體之間的熱膨脹差，殼體內沒有環流，在板束與殼體之間充滿循環氫氣（冷介質）以平衡壓力。由于冷介質壓力一般高于熱介質，通人冷介質后，避免了熱介質與殼體的接觸
（稱為雙容器設計原側），同時使板束始終被循環氫氣體壓緊，處于正壓差狀態下工作，殼體的上下端各設一個人孔，必要時可以很方便地拆換膨脹節或其他內件。

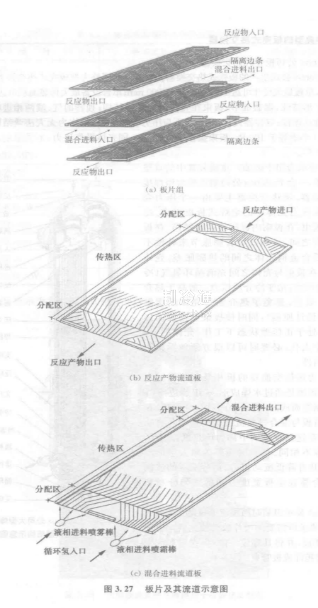

圖3.27為該熱交換器的板片及其流道示意圖。板片及其流道是通過水爆成形·組裝邊條·
焊接的工序制造而成的。從圖（b）及圖（?）可見，在反應產物流道板與混合進料流道板的兩端各有一個分配區，而在這兩種板的中部為傳熱區，3個區的波紋形狀各不相同傳熱區全部為順人字形波紋，有利于傳熱并降低流動阻力，而分配區的波紋應便于冷熱介質在全板寬度方向的均勻分布和傳熱。
圖3.27（）顯示組裝時兩種流道板是交替疊放的，在按設計要求所需要的板片數疊放完后，上、下各加一層壓緊板，并將其焊成一體，再在端部分別組焊進出口管箱即成板管束。
