雙效溴化鋰吸收式制冷機組的形式

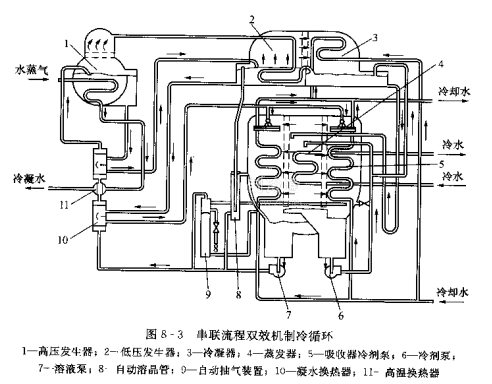

雙效溴化鋰吸收式制冷機組由于溶液回路有兩個發生器，兩個溶液換熱器和凝水換熱器等部件，可以構成多種溶液的循環流程。有二類基本的溶液循環流程：①并聯流程，即稀溶液流出吸收器后分流，平行地進入兩個發牛器，如圖8-2所示；②串聯流程，稀溶液出吸收器后，先后進入兩個發生器，如圖8-3所示：③串并聯流程，兼有串聯流程和并聯流程的特點。常見的雙效蒸汽型溴化鋰吸收式冷水機組的結構形式有三筒形（如圖8~3所示）和雙簡形（如圖8-2所示）兩種類型。此外，大容量機組還采用多簡結構。
