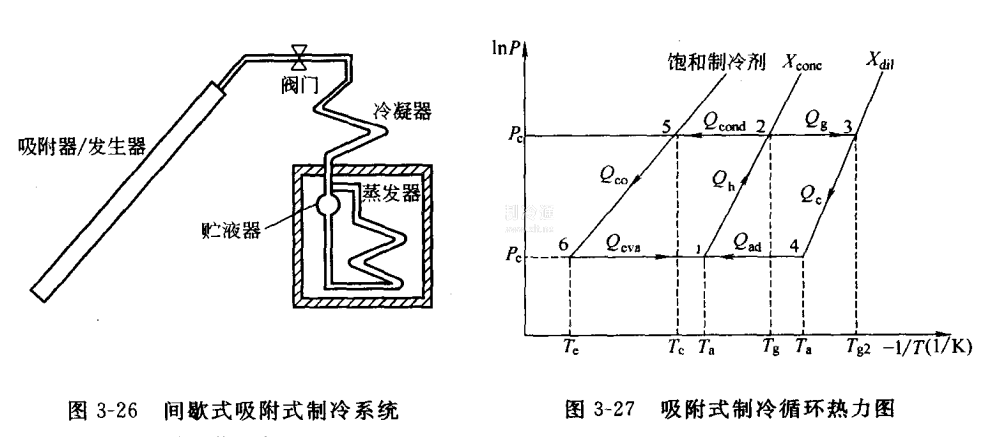

最簡單的基本型吸附式制冷系統及相應的熱力循環圖分別如圖3-26和圖3-27所示。
如圖3-26所示，為一太陽能制冷機，它的組成部分主要有吸附器/發生器、冷凝器、蒸發器、閥門、貯液器，其中閥和貯液器對實際系統來說是不必要的。晚上當吸附床被冷卻時，蒸發器內制冷劑被吸附而蒸發制冷，待吸附飽和后，白天太陽能加熱吸附床，使吸附床解析，然后冷卻吸附，如此反復完成循環制冷過程。該太陽能制冷機的工作過程簡述如下:
(1)關閉閥門。循環從早晨開始，處于環境溫度(Ta2 =30℃)的吸附床被太陽能加熱，此時只有少量工質脫附出來，吸附率近似常數，而吸附床內壓力不斷升高，直至制冷工質達到冷凝溫度下的飽和壓力，此時溫度為Tg1。
(2)打開閥門。在恒壓條件下制冷工質氣體不斷脫附出來，并在冷凝器中冷凝，冷凝的液體進入蒸發器，與此同時，吸附床溫度繼續升高至最大值Tg2。
