冰盤管式蓄冷裝置是一種靜態(tài)制冰蓄冷裝置。按照其融冰釋冷時融冰的方向，有內融冰和外融冰之分。按照制冰方式，則分直接膨脹冰盤管式和間接制冷冰盤管式。

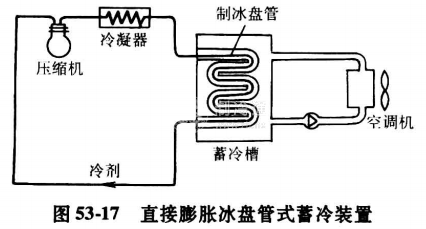

1)直接膨脹冰盤管式蓄冷裝置。這是把制冷機組中的蒸發(fā)盤管直接浸入蓄冷槽內，以使其中水結冰的一種結構。其典型的裝置如圖53-17所示。其融冰方式只能是利用空調回水，從盤管外部冰層的最外表而開始融冰，逐步由外及里的外融冰方式。這種外融冰方式，由于是空調回水直接與冰相接觸，故換熱效果好，釋冷快。但是，為使外融冰機理得到充分的發(fā)揮，蓄冰槽內至少應給水留有約一半的空間。因此，其蓄冰率(IPF)不超過50%，所需蓄冷槽容積較大。

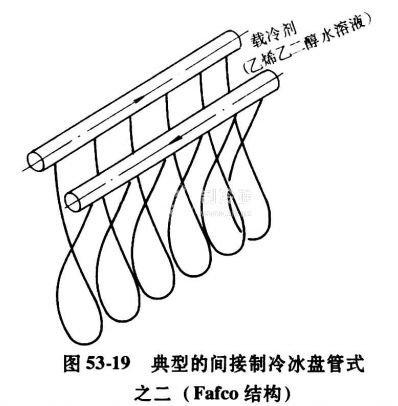

2)間接制冷冰盤管式蓄冷裝置。其冰盤管管內流通的是低溫載冷劑(常為乙烯乙二醇水溶液)。低溫載冷劑由制冷機組制備供應。浸在蓄冷槽內的傳熱管隨供應廠商的不同，可以是由不同管徑的塑料管或鋼管做成。其融冰方式多采用內融冰方式。該類蓄冷裝置示于圖53-18。其盤管的結構原理見圖53-18和圖53-19。
