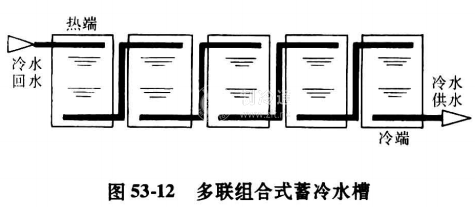

多聯組合式蓄冷水槽 典型的多聯組合式蓄冷水槽如圖53-12所示，可由若干個結構、形狀、大小相同的小水槽按水流方向串接組合而成。其工作原理與溢流式類似，但在布置、結構上靈活性則大得多，水的流動狀態也好得多，還可減少通過垂直隔板的傳熱損失。在水流的性狀上兩者卻有明顯的不同。在滋流式蓄冷水槽中，水的流動依賴的是溢流，所以，做成開敞式結構并無妨礙;在多聯組合式蓄冷水梢里，靠水的溢流是行不通的，故只能做成密閉式結構，在壓力的作用下，水依次流過各小槽。

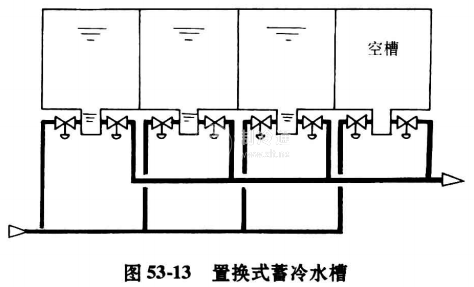

置換式蓄冷水槽 典型的置換式蓄冷水槽示于圖53-13。這是由一系列結構、外形尺寸相同的多個單體小水槽，通過水管連接組合而成。在這若干小水槽中，輪流讓一只水槽保持空置狀態，當前一水槽相應的閥門打開，接通冷水分布系統并泵送冷水進行供冷時，其熱回水則進入空槽。一旦當該槽中的冷水被用盡，成為空槽后，便立即被置換成供容納系統回水之用。如此依次操作相應的閥門，即可對各小水槽進行依次的蓄冷和釋冷。
顯然，在這樣的裝置中，可完全避免供回水的混合，但系統復雜，并且由于要多設一個空槽，故造價較高。此外，系統中還必須采用很多大規格的控制閥和比較復雜的控制系統，這又會進一步加大設備的造價。
