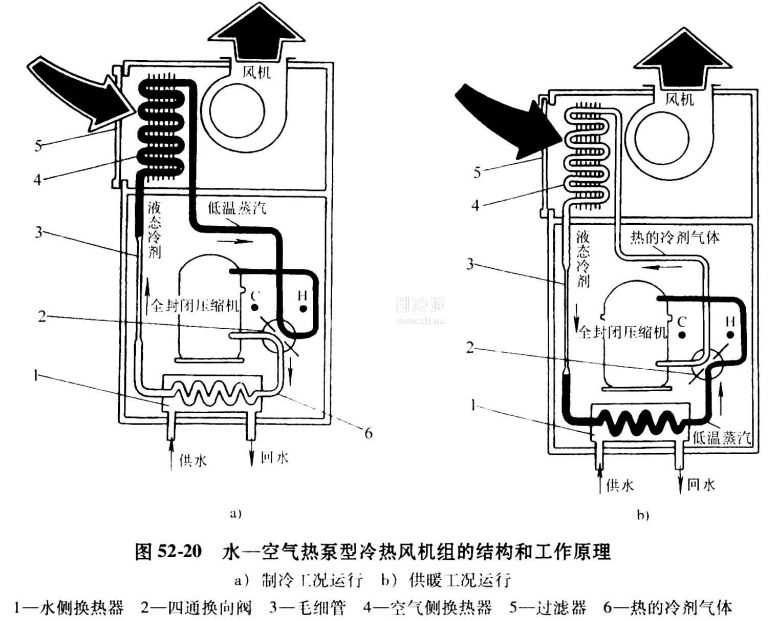

這是一種基于以水為熱源的熱泵機組。不過在這里，作為制冷與制熱產品的并不是以水為熱媒型式的冷水(夏季)或熱水(冬季)，而是以空氣為熱媒型式的冷風(夏季)或熱風(冬季)，所以，可統稱為水一空氣熱泵型冷熱風機組。由于它制得的冷熱量要靠空氣(風)系統傳輸?shù)接脩簦瑐鬏斁嚯x不可能像水系統那樣遠，所以機組大多做成整體型，分散安裝于使用場所。該類熱泵機組的通用結構及工作原理示于圖52-20。
機組是由壓縮機、水側換熱器、空氣側換熱器、四通換向閥、風機等組成。它可做成臥式，安裝于吊頂內;也可做成立式，倚墻或靠柱明裝或暗裝。在供冷工況運行時，其工作與水冷型直接膨脹冷卻的冷風機完全相同。回風通過直接膨脹式表冷器降溫去濕后，送入房間。及到冬季，機組則按熱泵制熱工況運行，通過換向閥，改變制冷工質的流向，水側換熱器用作蒸發器，空氣側換熱器用作冷凝器。回風通過冷凝器排管被加熱后，送入房間，實現室內供暖。
