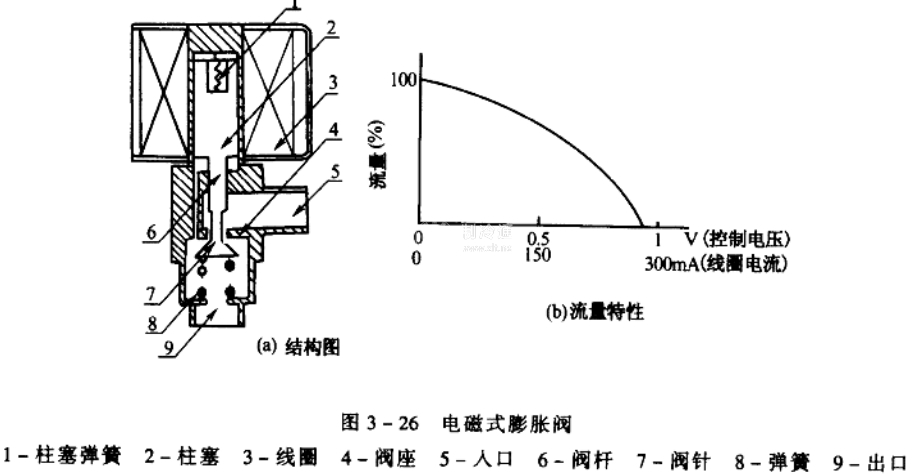

電磁式電子膨脹閥結構如圖3-26 ( a)所示，由電磁吸引線圈、柱塞(活動鐵芯)、閥針、閥座及反力彈簧等組成。電磁線圈通電前，針閥處于全開位置;當電磁線圈通電后，線圈會產生與外加電流大致成比例的磁力，由于柱塞是用磁性材料制成的，所以柱塞連同與它一體的閥針在磁力作用下一齊移動，其移動是連續的。移動量與線圈吸引力成正比，所以電子膨脹閥屬于比例調節閥。柱塞在電磁力作用下向上移動時，壓迫了反力柱塞彈簧，當電磁力與彈簧1, 8反力相平衡時，閥針停止在某一位置上，制冷劑就有相應的流量。由此可知，控制電磁線圈電流的大小，就可以控制閥針位移量，從而控制制冷劑的流量。其流量特性見圖3-26 (b)所示。
電磁式膨脹閥結構簡單、動作響應快，但在使用過程中，需一直為其提供控制電流(電壓)。
