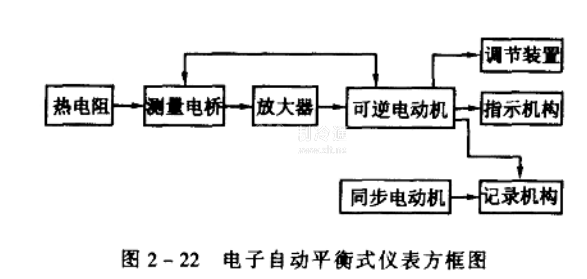

XDD系列小型自動平衡電橋記錄調節儀與熱電阻或其他能產生電阻值變化的變送器配套使用，對溫度或其他參數進行顯示、記錄、調節。原理方框圖見圖2-22。
該儀表采用平衡電橋測溫。當熱電阻的阻值隨溫度變化后，電橋輸出不平衡信號，經放大器放大后操縱可逆電動機。一方面帶動滑動可變電阻移動，使電橋重新平衡，同時顯示出溫度數值。另一方面帶動記錄筆或調節機構。與此同時，同步電動機帶動記錄紙勻速卷動，記錄筆便在記錄紙上用曲線記下被測參數的大小。如儀表帶有PID調節器，可對被測參數進行比例積分微分調節。儀表也可以附加定值電接點和電阻變送器，前者可對被測參數進行雙位調節或報普，后者可發送變阻信號。
電子平衡式顯示調節儀表的測最精度高，而且能自動顯示記錄。
