壓力式溫度計的結構原理見圖2-6
由溫包、毛細管和彈簧管組成的封閉空間內充滿液體(或氣體)。當被測溫度發生變化時，溫包內的液體體積由于熱脹冷縮而發生變化，對彈簧管的壓力也發生變化，迫使彈簧管變形而使其自由端發生偏轉，帶動指針指出被測的溫度值。

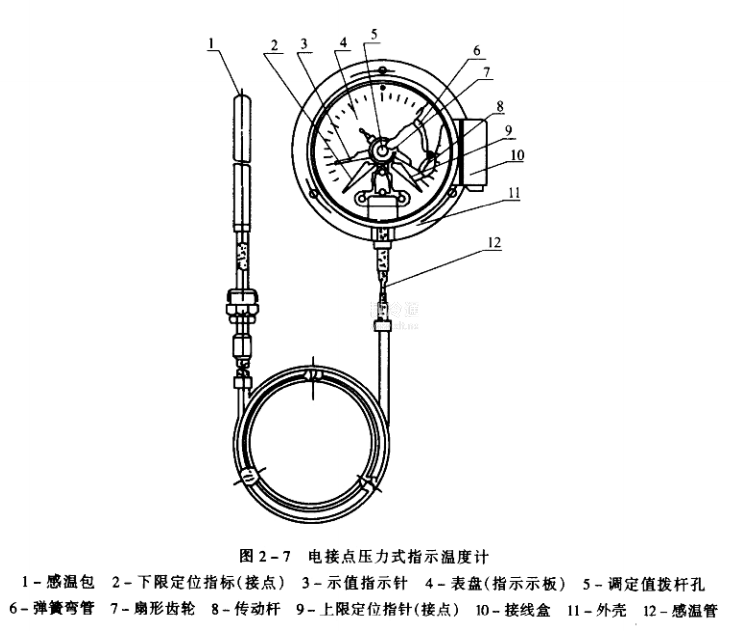

如果在儀表中心增加二個可調節的上限和下限定位指針，即可以做成電接點壓力式指示溫度計。這三個指針相互絕緣，引出三根導線。當溫度升高到所調上限時，指針與上限定位指針接觸，發溫度上限信號;當溫度降到下限時，指針與下限定位指針接觸，發溫度下限信號。如圖2-7。
目前，常用的有WTZ-288，和WTQ-288型電接點壓力式指示沮度計。適用于20米之內的工業設備上的氣體、液體和蒸汽的溫度測量，也可作為溫度調節系統的電路開關。
