液化氣體槽車上專用的緊急切斷閥由緊急切斷閥體、凸輪、油缸、彈簧等部件組成，如圖4-37~圖4-39所示。安裝時應根據槽車的特點，做成135°角接式，并帶有過流關閉裝置，其構造如圖4-38所示。

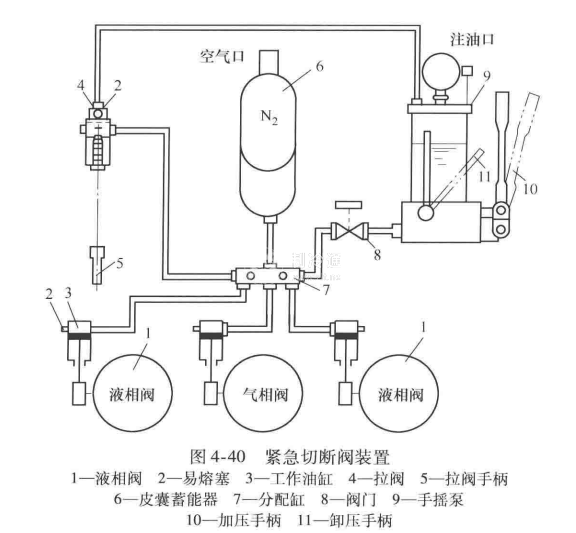

緊急切斷閥裝置如圖4-40所示。正常工作時，高壓油通過油管送到緊急切斷閥1上部的油孔進人油缸，克服彈簧力并推動帶著閥瓣的缸體移動，閥瓣離開閥座，油路導通，液化石油氣便可以通過緊急切斷閥;當發生事故時，使油卸壓，閥瓣在彈簧力作用下，壓在閥座上，通路關閉。高壓油的壓力.必須大于彈簧力及液體對閥瓣作用力之和，即不小于3.0MPa (30kgf/cm2)，才能使閥門開啟。為了使緊急切斷閥在發生火災時能自動關閉，在管路系統上設置易熔合金塞(圖4-39)。當火災發生時，周圍溫度升高，使易熔合金塞熔化，油泄出，油壓降低，緊急切斷閥即自動關閉。易熔塞的易熔合金熔融溫度為(70±5)℃。緊急切斷閥的技術性能見表4-10。
