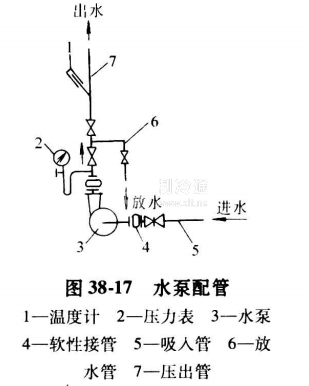

水管配管如圖38-17所示。為使水泵正常工作，水泵配管應注意以下幾點:
1)為降低水泵的振動和噪聲的傳遞，應根據減振要求，合理選用減振器，并在水泵的吸入管和壓出管上安裝軟接頭。
2水泵吸入管和壓出管上應設置進口閥和出口閥。出口閥主要起調節作用，可用截止閥或蝶閥。
3)水泵壓出管上的止回閥，是為了防止水泵突然斷電時水逆流，使水泵葉輪受阻而設置的。可用旋啟式、升降式止回閥，也可以采用防水擊性能較好的緩閉式止回閥。
4)為了有利于管道清洗和排污，止回閥下游和水泵進水管處應設排水管。
5)水泵出水管處安裝壓力表和溫度計。
6)考慮管路的伸縮，可盡量利用管路轉彎處的彎管進行補償，不足時考慮補償器。
