各種冷換熱器盤管，如風機盤管、新風空調機組，立式、臥式或組合式空調箱等，在夏季空調工況時，會不斷地產生大量的冷凝水。為了及時地排走這些冷凝水，必須設置凝結水系統，設計時應注意以下幾點:
1)末端裝置盤管凝水盤的泄水支針坡度，不應小于0.01,其他水平主干管，沿水流方向應保持不小于0.002的坡度，且不允許有積水部位。
2)如果盤管凝水盤處在風系統的負壓區時，凝水盤的出水口必須設置水封裝置。水封的高度應比凝水盤處的負壓(相當于水柱高度)大50%左右。水封的出口應與大氣相通。
3)凝水管道的管封，宜采用鍍鋅鋼管或聚氯乙烯塑料筒，不宜采用焊接鋼管。

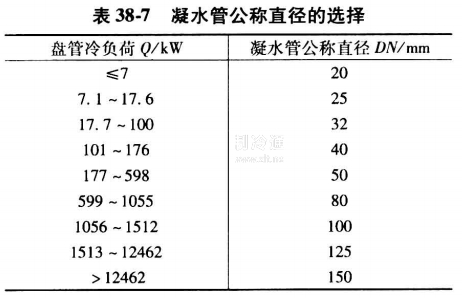

4)凝水管的管徑，應根據通過凝水的流量計算確定。一般情況下，每1kW的冷負荷，每1h產生約0. 4kg左右的冷凝水;在潛熱負荷較高時，每1kW冷負荷每1h產生約0. 8kg的冷凝水。通常，可以根據盤管的冷負荷，按表38一7選定凝水管的公稱改徑。
5)凝水立管的頂部，應設計通向大氣的透氣管。
6)設計和布置凝水管路時，需考慮可以定期沖洗的可能性。
7)系統鼓低點或需要單獨排水設備的水部，應設帶閥門的放水管，并接入地漏。
