遼寧省澤工里節能住宅小區是遼寧省第一個節能新技術示范小區，該小區占地面積3.6萬平方米，規劃建筑面積7.5萬平方米，其中公建的建筑而積為1.28萬平方米，節能住宅的建筑面積為6.22萬平方米。節能住宅墻體所采用的墻體材料和保溫材料為SKI型承重空心磚、加氣混凝土和膨脹珍珠巖保溫芯板。
SKI型承重空心磚的規格為240毫米× 115毫米×115毫米，磚的大面上有中?25(毫米)至?28(毫米)的豎孔16個(分三排，中間為6個孔，兩側為5個孔)，孔隙率為29.8%一34.2%，砌體的計算導熱系數為0.58W/(m·K)。
加氣混凝土的計算導熱系數為0. 2222W/(m·K)。膨脹珍珠巖保溫芯板是用干燥的膨脹珍珠巖，不摻任何粘結劑，用兩層塑料薄膜包裝而壓制成型的保溫制品。它具有防潮隔汽，導熱系數僅為0.05一0. 06W/( m·K)，是一種保溫性能好，價格低廉的高效保溫材料。

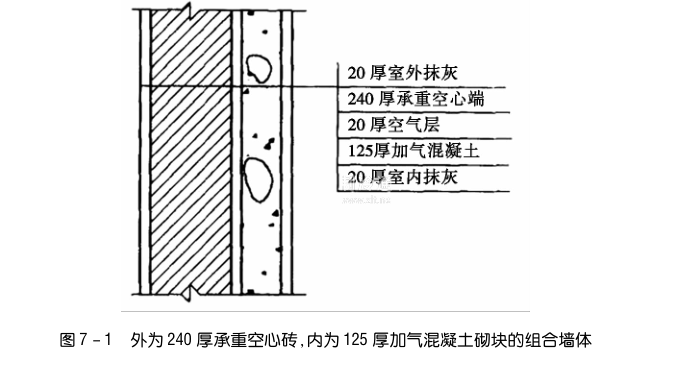

該節能住宅小區，采用這三種材料，設計成五種保溫外墻。其中采用外墻內保溫的有兩種復合保溫墻體，見圖7一1和圖7一2。
對于這種承重空心磚在外側的復合保溫外墻，外墻上的約束柱、約束梁等均采用火山渣混凝土，以提高其保溫性能。有關熱橋部位，設計上都作了細部處理，或貼50毫米厚的憎水珍珠巖保溫板【導熱系數入=0.06W/( m·K)]，或局部抹珍珠巖保溫砂漿。盡管在施工前對施工人員進行了技術培訓，但由于對夾膨脹珍珠巖芯板的墻體施工是初次操作，不易掌握，與設計要求差距較大。另外，在施工管理方面也存在較多的問題。
該節能住宅小區于1991年開工，1992年11月竣工，1993年1月由中國建筑科學研究院建筑物理研究所進行現場實測。測試結果表明，五種墻體的采暖耗熱量指標都優于《民用建筑節能設計標準》JGJ26-86對遼寧省(26. 1 W/㎡)的要求，外墻的平均傳熱系數也優于標準對遼寧省【1.34W/(㎡·K)】的要求。
為分析外墻內保溫中值得引起重視的問題，現將圖7一1和圖7一2構造的兩種外墻的3號、13號樓和8號樓的有關參數列于表7-1。
從表7一1可以看出，外墻的平均傳熱系數與外墻主斷面的傳熱系數之比值為1.5左右，這說明熱橋的影響是很大的。從8號樓的實測值與設計值的比較還可以看出，實際的耗熱量指標，比設計的住宅耗熱量指標低17.6%；實際的外墻的平均傳熱系數比設計的外墻平均傳熱系數低20%，這說明實測的保溫節能效果比設計的還好。8號樓設計的外墻平均傳熱系數與實測的平均傳熱系數之比值為1.25，可見內保溫外墻的實際熱橋的影響比設計計算的要小12.5%。若不是竣工當年測試，而是在3 -5年之后測試，其影響還會更小。
可見，內保溫外墻(同類外墻構造)由于熱橋的影響，外墻的平均傳熱系數為外墻主斷面?zhèn)鳠嵯禂?shù)的1.25~1..5倍，局部結露問題也較嚴重。
