根據熱源、冷源的種類和不同參數，根據所需的制冷溫度高低，以及精餾塔所采用的不同回流方式，單級氨吸收式制冷機組有各種不同的制冷流程，它們各具特點并適用于不同場合。

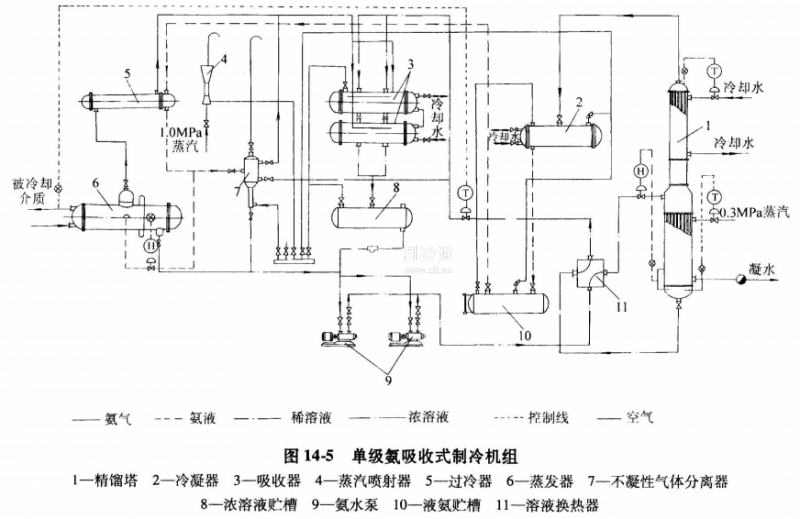

圖14-5是我國工業生產中常用的典型的單級氨吸收式制冷機組。圖中表明了主要設備、管道、閥門及調節控制環節。該機組用0.3MPa(表壓)的低壓蒸汽為熱源，冷卻水進水溫度28℃ ,蒸發溫度-10℃，制冷量1163kW。采用間接供冷，以氯化鈣鹽水為載冷劑，鹽水進出蒸發器溫度為0℃~-5℃。
該機組主要調節控制如下:
1)用進入精餾塔頂回流冷凝器的冷卻水量來控制塔頂氨氣的做度。實際運行表明，塔頂氨氣溫度的高低，直接影響出塔頂氨氣純度，必須把塔頂氨氣溫度作為重要參數進行控制。
2)改變稀溶液的循環量來控制出蒸發器的拔冷劑溫度(負荷調節)。
3)改變進入精餾塔發生器的蒸汽量來控制出塔底稀溶液的溫度。這實質上是控制發生量，以適應制冷負荷的變化，保證穩定運行。
4)改變進入精餾塔內的濃溶液量來保證發生器內液位恒定。實際運行表明，發生器液位波動，對精餾塔穩定可靠操作影響很大。發生器液面穩定，是機組穩定運行的保證，因此，對發生器液位必須加以控制。
5)用進入蒸發器的液氨量來保證蒸發器液位恒定。
