工業制冷分離容器的新設計理念

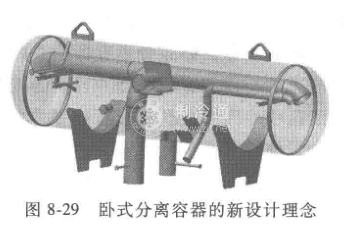

設計臥式分離容器時，在有限的分離空間中，為了使容器的分離能力增大，可以采用兩種方法：一是盡量延長容器進氣管的長度；二是盡最提高進氣管到分離液面的距離。例如設計成圖8-29，就是這種概念的一種設計模式。濕式回氣管不僅僅是到封頭就截止，而是將噴嘴直接延伸進入部分封頭，允許液體撞擊分離器的封頭位置而不飛濺，使液滴凝聚形成流體在封頭部沿壁往下流動，最后流入運行液面實現分離。噴嘴與水平濕式回氣管的連接形式，不是在產品目錄上看到的水平方式，而是形成一定的角度。
