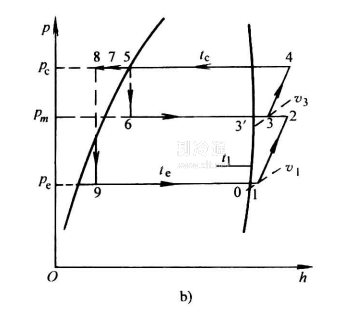

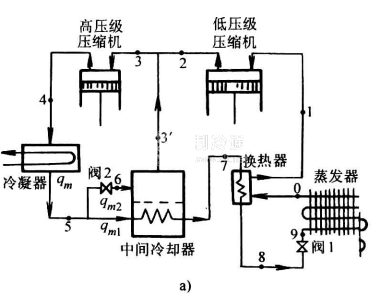

該循環與兩級制冷循環的主要區別，在于低壓級壓縮機排出的狀態2氣體(見圖1-19)，不進入中間冷卻器冷卻，而直接與來自中間冷卻器的狀態3’干飽和蒸汽相混合成狀態3的過熱蒸汽，然后再由高壓級壓縮機吸入、壓縮。
同時，在系統中增設了回?zé)釗Q熱器，使流出蒸發器的低溫蒸汽由te升至t1，而流出中間冷卻器的狀態7過冷液體，再進一步冷卻至狀態8。顯然，這種制冷循環主要應用在R22等氟利昂系統中。
一次節流不完全中間冷卻的二級壓縮制冷循環熱力計算，與完全中間冷卻計算基本相同。也是根據已知冷凝溫度tc(或pc)、蒸發溫度te(或pe)及制冷量Qe等參數進行計算。
