制冷系統局部處理方案——每一庫房的分調節站

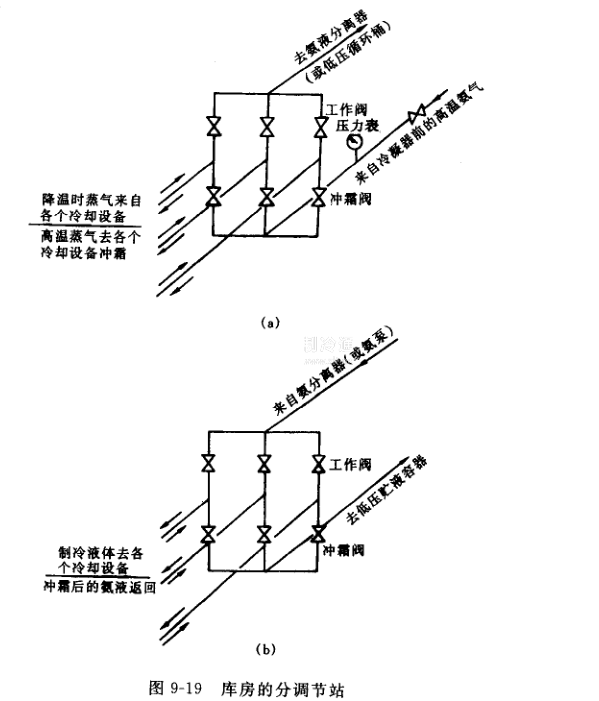

圖9-19是庫房的分調節站。從圖中可以看出，氣體分調節站上方是低壓蒸氣被壓縮機吸回的管道，正常降溫工作時，沖霜閥關閥，工作閥打開。當沖霜時，工作閥關閉，沖霜閥打開，讓高溫氣體送進冷卻設備，此時壓力表值應控制在0. 6MPa以下，閥門應緩慢開啟。

液體分調節站的上方是低壓掖體送進冷卻設備的管道，正常降溫時，沖霜閥關閉，工作閥打開，當沖霜時，工作閥關閉，沖霜閥打開，讓沖霜后凝結的氨液流回低壓容器（如低壓循環

或低壓排液桶）。
