離心式壓縮機的零部件很多，一般把離心式壓縮機中可以轉動的部件統稱為轉子。不能轉動的零部件統稱為靜子或固定部件。轉子是離心式壓縮機的主要部件。

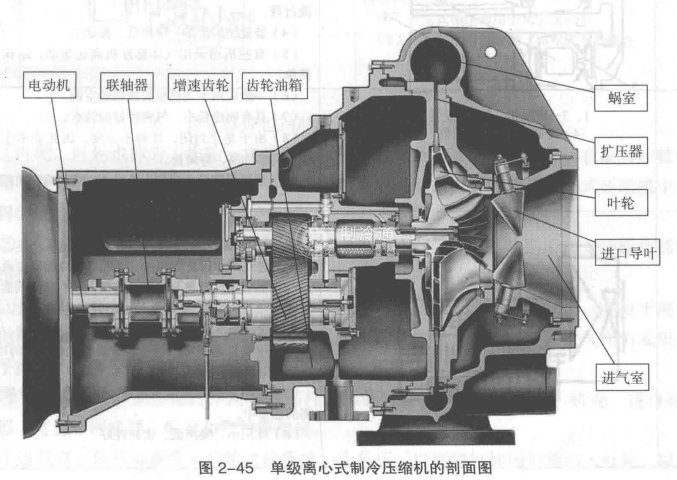

圖2-45所示為單級離心式制冷壓縮機的剖面圖，圖2-46所示為多級離心式壓縮機的剖面圖。
轉子部件的構成。轉子部件包括葉輪，主軸和平衡盤等。
①葉輪。葉輪也稱為工作輪，它是離心式壓縮機中最重要的部件。氣體在旋轉葉輪的葉片作用下獲得能量，提高了壓力能和動能，同時克服流動捉失。葉輪是離心式壓縮機中使氣體獲得能量的唯一部件。
②主軸。主軸上安裝所有旋轉部件(主要是葉輪)，它的作用就是用來支持旋轉部件及傳遞扭矩。
③平衡盤。平衡盤是利用其兩邊的氣體壓力差來平衡轉子軸向力的零件。它位于離心壓縮機的高壓端，其中一側是末級葉輪輪盤側間隙中的氣體壓力，另一側是大氣壓力或吸氣壓力。平衡盤的外緣安裝有密封裝置，阻止氣體向外泄漏。
