用水作為冷卻介質，使制冷劑蒸氣冷卻為液體的設備，稱為水冷式冷凝器。常用的水冷式冷凝器主要有臥式殼管式和套管式冷凝器。

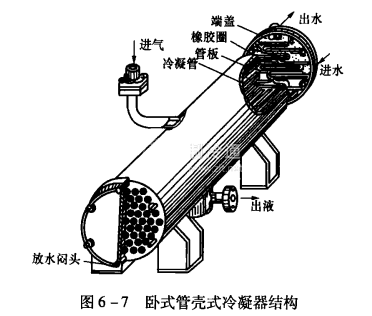

1.臥殼管式冷凝器。臥殼管式冷凝器結構如圖6一7所示。臥殼管式冷凝器采用水平放置，主要結構為鋼板卷制成的筒體，筒體兩端焊有固定冷卻管，冷卻水管采用脹接或焊接在管板上。為提高冷卻水在管內的流速，在冷凝器的端蓋上設計有隔板，使冷卻水在殼體內多流程，快流速。制冷劑蒸氣從冷凝器殼體上部進入，與冷卻水管中的冷卻水進行熱交換，并在冷卻水管表面凝結為液體以后，匯集到冷凝器殼底部。
殼管式冷凝器的冷卻水進、出口設在同一端蓋上，來白冷卻塔的低溫冷卻水從下部管道流人，從上部管道流出，使冷卻水與制冷劑進行充分地熱交換。端蓋的頂部設有排氣旋塞，下部設有放水旋塞。上部的排氣旋塞是在充水時用來排除冷卻水管內的空氣的，下部的放水旋塞是用來在冷凝器停止使用時，將殘留在冷卻水管內的水放干凈，以防止冷卻水管凍裂或被腐蝕。
殼管式冷凝器的工作參數為:冷卻氟利昂制冷劑時，冷卻水流速為1.8~3. 0m/s。冷卻水溫升一般為4~6℃，平均傳熱溫差為7℃，傳熱系數為930~1593W/(m2·℃)。
2.套管式。套管式冷凝器結構如圖6一8所示。它是在一根大直徑的無縫鋼管內套有一根或數根小直徑的紫銅管(光管或低肋管)，并彎制成螺旋形的一種冷凝器。
氟利昂制冷劑蒸氣在套管空間內冷凝，冷凝成為高壓過冷液后從下部流出。冷卻水由下部進人管內(與制冷劑逆向流動)，吸收制冷劑蒸氣放出的冷凝熱以后從上部流出。由于冷卻水在管內的流程較長，所以冷卻水的進出口溫差較大，約為8~10℃。當水流速在1~2m/s時，傳熱系數為900~1200W/(m2·℃)。
