風機盤管空調器系統冷熱媒水供給方式——三水管系統

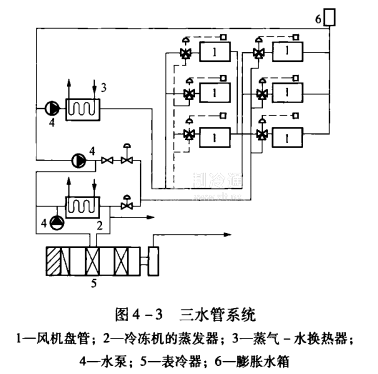

風機盤管空調器的水路系統采用一根水管供冷媒水，另一根水管供熱媒水，共用一根水管做公共回水管的水路系統，稱為三水管系統。這種供水系統在每個風機盤管空調器的進口處設置一個自動控制三通閥，根據空調房間內的室溫需要，由安裝在室內的溫度控制器控制是供冷水還是供熱水。三水管系統如圖4一3所示。

三水管系統的特點是:全年系統內都供應冷媒水或熱媒水，能滿足各空調房間在不同季節中對空氣溫度的調節要求。三水管系統理論上供給風機盤管空調器的冷水或熱水在進入回水管時進行程序控制，不發生冷熱水混合，但是在過渡季節或者控制失靈時，由于三水管系統的冷熱回水共用一根管道，所以系統會存在冷熱水混合的能量損失問題。
