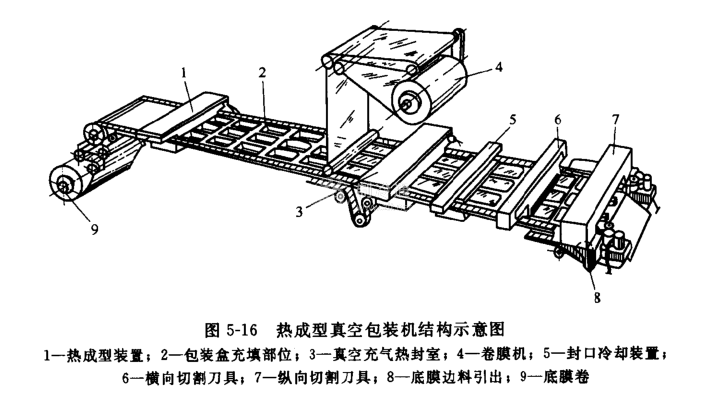

熱成型真空包裝機供塑料盒式真空包裝，圖5-16是該型機的結構示意圖。機器的工作過程為：底膜從膜卷9被輸送鏈夾持步進送入機內，在熱成型裝置1加熱軟化并拉伸成盒型；成型盒在充填部位2充填包裝物，然后被從膜卷4引出的蓋膜搜蓋，進入真空室3實施抽真空一充氣，再熱封；完成熱封的盒帶步進經封口冷卻裝置5、橫向切割刀6和縱向切割刀7將數排塑料盒分割成單件送出機外，同時底膜兩側邊料脫離輸送鏈送出機外卷收。
熱成型真空包裝機的控制系統對成型模溫度、熱封模溫度和時間等操作程序和操作參數一般采用可編程序控制器(PLC)，控制機器運行.較先進的機型采用微處理器(MC)控制，同時還具有故障診斷功能，顯示故障并自動停機。此外，蓋膜展開裝里裝有光電定位器，在使用印有商標的蓋膜時，根據膜上的色標控制底膜進給，使商標圖案準確定位在盒上。
以上這些自動真空充氣包裝機必須配置氣體動態比例混合器，以保證連續供氣。以及在線氣體監控系統，實現全自動操作，保證產品質量、氣體的正確含量又可節省氣體。
