在制冷維修過程中，使用乙炔氣體作為可燃氣體和使用氧氣作為助燃氣體混合燃燒成生的火焰，稱為氧一乙炔火焰。氧氣和乙炔氣體混合燃燒而發(fā)生的化學(xué)反應(yīng)式為
2C2H2+5O2→4CO2+2H2O
1.氣焊的火焰
氧一乙炔火焰是由氧氣和乙炔氣互相混合后燃燒而產(chǎn)生的,當(dāng)改變混合氣體中的氧氣和乙炔氣相互之間的比值關(guān)系時，其火焰的形狀、構(gòu)造、性質(zhì)也會隨之改變。根據(jù)氧氣和乙炔氣混合比例的不同，氣焊火焰可分為:氧化焰、中性焰、碳化焰三種。
焊接時火焰的大小可通過調(diào)節(jié)氧氣和乙炔氣閥進行控制調(diào)節(jié)，得到氧化焰、中性焰或碳化焰。

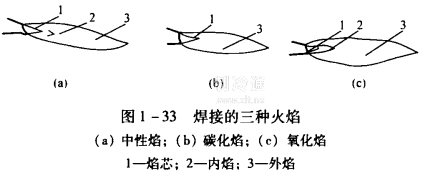

(1)中性焰。中性焰是由氧氣和乙炔按1~1.2:1的比例混合燃燒而形成的一種火焰，它由焰芯、內(nèi)焰和外焰三部分組成。內(nèi)焰是整個火焰中溫度最高的部分，在離焰芯末端3mm處沮度達到最大值，約為3050 - 3150℃ ,整個內(nèi)焰呈藍白色，有杏核狀的深藍色線條，如圖1一32 (a)所示。進行制冷設(shè)備維修時，一般用內(nèi)焰進行焊接，所以內(nèi)焰又叫做焊接區(qū)。
1)根據(jù)測量，中性焰的溫度分布數(shù)據(jù)為:距焰芯末端3mm處:3150~3050℃;距焰芯末端4mm處:3050~2850℃;距焰芯末端4mm處:2850~2650℃ ;距焰芯末端25mm處:2650~2450℃。
2)中性焰的調(diào)節(jié)方法。點燃焊炬后，逐漸增加氧氣流量，火焰由長變短，顏色由淡紅色變?yōu)樗{白色，當(dāng)焰芯、內(nèi)焰和外焰的輪廓相當(dāng)清楚時，就可以取得標準的中性焰。
(2)碳化焰。碳化焰是氧與乙炔的比值小于1的比例混合燃燒而形成的一種火焰。三層火焰之間無明顯輪廓，火焰最高溫度為2700~3000℃碳化焰的焰芯呈藍白色，似圓錐，如圖1 - 33(b)所示。內(nèi)焰為淡白色，其長度為焰芯的2~3倍，外焰呈橙黃色。當(dāng)乙炔量過多時，火焰尖部冒黑煙。
碳化焰的調(diào)節(jié)方法為:在中性焰的基礎(chǔ)上，增加乙炔氣的流量或減少氧氣的流量，使火焰由短變長，顏色由藍白色變成橙黃色時，即可得到碳化焰。
(3)氧化焰。氧化焰是氧與乙炔的比值大于1.2的比例時混合燃燒而形成的一種火焰。由于此種火焰氧氣的供應(yīng)量較多，整個火焰氧化反應(yīng)劇烈，而火焰各個部分的距離都縮短了，內(nèi)焰和外焰之間沒有明顯的輪廓，如圖1一33 (c)所示。氧化焰的焰芯呈青白色，并且短而尖，外焰也較短，略帶淡紫色，整個火焰較直，燃燒時會發(fā)出“嘶嘶”的響聲。氧化焰的最高溫度可達3500℃。
2.氣焊火焰的調(diào)節(jié)方法
氧化焰的調(diào)節(jié)方法為:在中性焰的基礎(chǔ)上逐漸增加氧氣的流量，使火焰的長度變短、變直，并且發(fā)出“嘶嘶”的響聲時即可得到氧化焰。
