鹵素檢漏燈的結構和檢漏原理

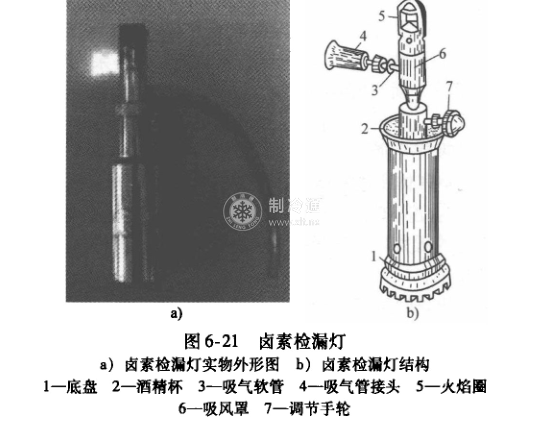

鹵素檢漏燈由底盤、酒精杯、吸氣軟管、吸氣管接頭、吸風罩、火焰圈、調節手輪等組成，如圖6-21所示。

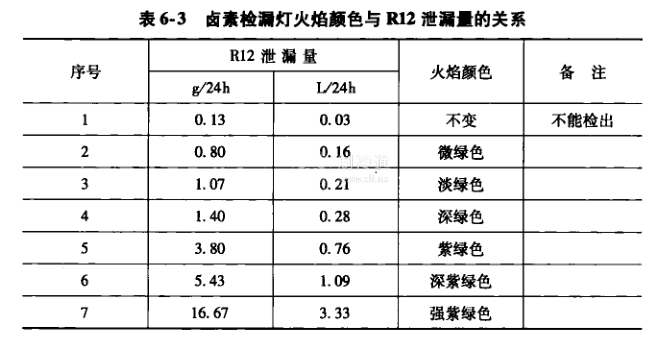

當含有5%~10%氟利昂氣體的空氣與檢漏燈火焰接觸時，.就會分解為氟、氯元素的氣體，而氯氣與燈內熾熱的銅火焰圈接觸時，便生成氯化銅氣體(Cu + C1?→CuCI? )，這時火焰的顏色就會由藍色變成綠色或紫色。泄漏量從微漏到嚴重泄漏，火焰的顏色相應地變化為微綠→淺綠→深綠→紫綠色。以R12氟利昂氣體檢漏為例，火焰顏色與R12泄漏量的關系見表6-3所示。
