內埋式熱過載保護器的結構原理和特點

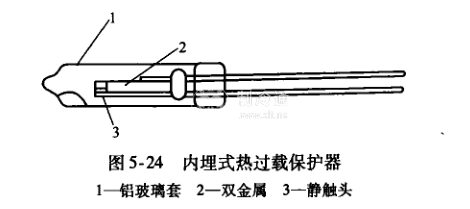

    全封閉式壓縮機內埋式熱過載保護器，其結構如圖5-24所示。它是裝在壓縮機電動機的繞組中，直接感受繞組溫度變化的。當繞組因某種故障原因溫升超過允許范圍時，內埋式熱過載保護器內的雙金屬片產生變形，斷開觸頭，切斷壓縮機電源。

    內埋式熱過載保護器的優點是直接感受電動機繞組的溫度變化，靈敏可靠。缺點是因其直接裝在全封閉式壓縮機的機殼內，發生故障后不便于更換。
