溴化鋰吸收式制冷的理論循環如圖7-11所示，有兩個中間相通容器，一個放有溫度為5℃的水，相應的飽和蒸汽壓力為0. 87kPa;另一個放有溫度為25℃,濃度為50%的溴化鋰水溶液，相應的蒸汽壓力為0. 85kPa;則蒸汽和溶液未處于平衡，水蒸氣向溴化鋰水溶液遷移，直至達到平衡。水在5℃下蒸發，就能從溫度高于5℃的被冷卻介質中吸取氣化潛熱，使被冷卻介質冷卻。達到平衡后，吸收不能繼續進行，水也不再蒸發。
為了使水在低壓下不斷氣化，并使所產生的蒸汽不斷地被吸收，從而保持吸收過程連續進行，供吸收用的溶液的濃度必須大于吸收終了的溶液的濃度。為此，除必須不斷地向蒸發器供水外，還必須不斷地向吸收器供濃溶液。顯然，這樣做是無法實際應用的。

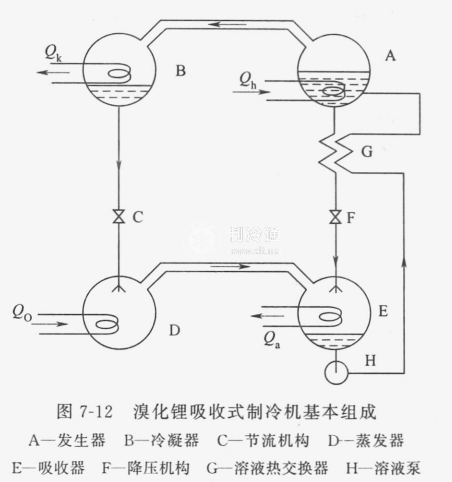

實際上采用對吸收了水蒸氣的稀溶液加熱的辦法，使之沸騰，從而獲得新的濃溶液供吸收水蒸氣使用，而將沸騰產生的水蒸氣加以冷凝，獲得蒸餾水供不斷蒸發使用，如圖7-12所示，系統由發生器、冷凝器、蒸發器、節流機構、泵和溶液熱交換器等組成。稀溶液在加熱之前，先通過泵將壓力升高，使沸騰所產生的蒸汽能夠在常溫下冷凝。如冷卻水溫度為35℃，考慮到熱交換器中所允許的傳熱溫差，冷凝有可能在40℃左右發生，因此冷凝器內的壓力必須是7. 37kPa，考慮到管道阻力等壓降，還應更高一些。
