與無中間冷卻的單級壓縮制冷循環相比，中間注液循環的優點是在相同制冷量條件下冷凝負荷較大，同時壓縮終溫較低，壓縮機的容積效率得以提高。
中間注液循環的缺點為兩個節流裝置互相牽掣，且均為脈動工作，脈動頻率與壓縮機轉速相同。在設計時，其流量須仔細計算并用實驗加以驗證。采用中間注液循環的制冷系統設備簡單、體積小，并取消了帶有自由液面的中間冷卻器，在熱泵型空調器和移動式制冷裝置等場合得到了廣泛應用。

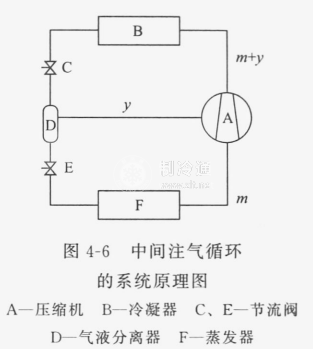

圖4-6為一種中間注氣的制冷循環，由帶有中間注氣口的壓縮機、冷凝器、兩個節流裝置、中間容器、蒸發器以及氣液分離器組成，循環的工作原理及分析與兩級壓縮、兩級節流、中間不完全冷卻循環完全一樣。
補氣循環所需的補氣壓縮機是核心部件，包括一個蒸汽射口、一個吸氣口和一個排氣口。其中，蒸汽噴射口連接來自氣液分離器、中間壓力下的飽和蒸汽，吸入口連接來自二次節流并蒸發后的工質蒸汽。氣液分離器的結構示意圖如圖4-8所示，工質經一次節流后進入氣液分離器，工質變成氣液兩相流，氣、液分離后，氣體直接進入壓縮機蒸汽噴射口，液體由下部流出進行二次節流，進入蒸發器，由于部分氣體噴入中間壓縮腔，對于壓縮機而言相當于一個準二級壓縮，可以獲得更大的壓比，對在低蒸發溫度條件下運轉的壓縮機有更好的可靠性。
