1.做好制冷壓縮機總裝配前的準備工作
在開始裝配之前，應根據標記和編號，將所有的零部件按裝配順序，分類排列整齊，并清點數目，各種工量具也應分類排列整齊。準備好各種易損件，例如，所需的墊圈、擋銷、密封墊片和填料等物件。再次進行安全檢查，確保與壓縮機連接的閥門和電源都處于關閉、切斷狀態，確保曲軸箱內不存在異物。
2. 2F10曲軸箱部件的裝配

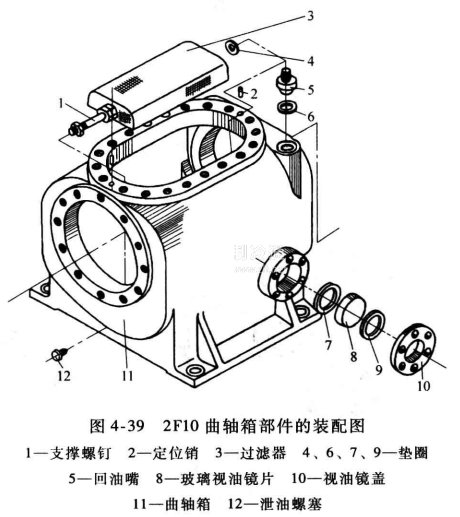

2F10曲軸箱的裝配順序如圖4-39所示。
1)將支撐螺釘1旋入過濾器3上。再將其放入曲軸箱底部的儲油槽內。把支撐螺釘1與油泵的吸油管頭接好擰緊。
2)安裝曲軸箱側面的視油鏡。裝配時要注意墊圈7、 9的厚度不能隨意改變，否則容易漏油或壓碎玻璃視油鏡片8。

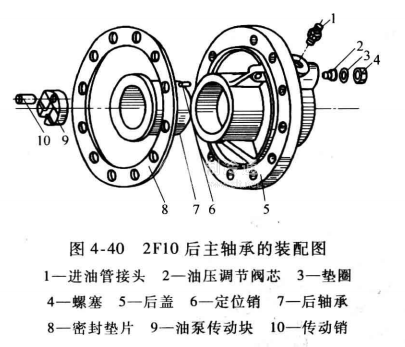

3)裝配2F10后主軸承，如圖4-40所示。將后軸承7裝入后蓋5的軸承座孔內，輕輕轉動后軸承7，使定位銷6對準定位銷孔，定位銷的作用是防止曲軸轉動時帶動軸承旋轉。在后蓋5端面上貼上密封墊片8，再將其推入曲軸箱的后蓋孔內，對正位置后均勻擰緊螺栓，使之固定在機體上。之后安裝進油管接頭1(內接油泵輸油口，外接油壓表)、油壓調節閥芯2及螺塞4。
4)裝配2F10曲軸。給主軸頸涂抹冷凍機油、托起曲軸，經曲軸箱的前孔進入曲軸箱，把后軸頸推進后軸承7內。

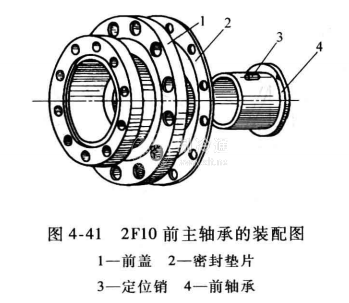

5)裝配2F10前主軸承，如圖4-41所示。把前軸承4裝入前蓋1的軸承座孔內，輕輕轉動前軸承4，使定位銷3對準定位銷孔，以防后軸承轉動。把密封墊片2貼在前蓋1端面上，托著前蓋，使主軸頸進入前軸承，然后把前蓋、墊片貼在曲軸箱的前蓋孔上，對正位置后均勻擰緊螺栓，使之固定在機體上(前蓋的另一側準備連接軸封壓板)。此時轉動曲軸應感到輕松靈活無卡澀現象，也無軸向竄動。
