氨制冷系統的排油

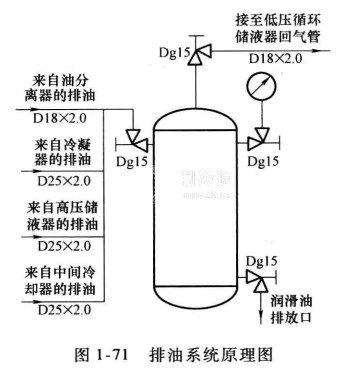

圖1-71所示為制冷系統中高壓側設備共用的潤滑油排放系統(排油系統)，來自油分離器、冷凝器、高壓儲液器和中間冷卻器的潤滑油通過放油管道，進入集油器，定期打開排油直角式截止閥，排放系統的潤滑油。排油后，打開集油器頂部的直角式截止閥，把集油器中氨氣抽回低壓循環儲液器。
氨制冷系統不凝性氣體排放系統原理圖
空氣分離器是排放制冷系統中不凝性氣體(主要是空氣)并同時回收制冷劑的制冷劑凈化設備。它通常只是在大中型的制冷裝置中使用，因為大中型的制冷裝置中不凝性氣體的數量較多。常用的空氣分離器有兩種結構形式:一種是立式空氣分離器，另一種是臥式空氣分離器。圖1-72所示是臥式空氣分離器排放不凝性氣體系統原理圖。
臥式空氣分離器由四根直徑不同的無縫鋼管焊接而成，它的第一夾層(即最外夾層)與第三夾層相通，第二夾層與第四夾層(即最里夾層)相通，從高壓儲液器來的氨液經節流閥節流后進人內管，然后再進入第二夾層，來自高壓儲液器和冷凝器的混合氣體進入第一夾層和第三夾層，低溫的氨液經傳熱管壁吸收混合氣的熱量而蒸發，蒸發的氣體經回氣管去低壓循環儲液器?；旌蠚怏w則在較高的冷凝壓力和較低的蒸發溫度下被冷卻，其中的氨蒸氣被冷凝為液體，并流到空氣分離器的底部，通過節流閥節流后，送往空氣分離器的第四夾層供使用。空氣等不凝性氣體通過放空氣管排放至水中，從水中氣泡的大小和多少可以判斷系統中的空氣是否已放盡，當系統中的空氣已基本放凈時，水中便不再有大的氣泡。
