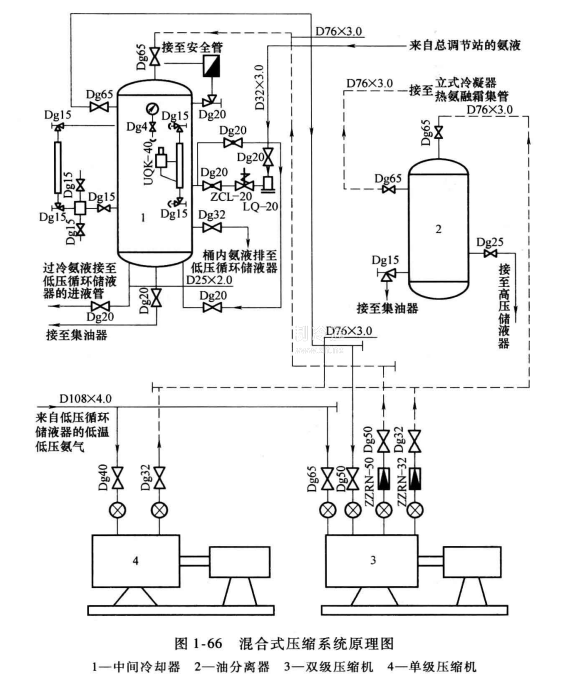

混合式制冷壓縮系統由單級壓縮機、雙級壓縮機、油分離器和中間冷卻器組成，混合式壓縮系統原理圖如圖1-66所示。一般在壓縮機和冷凝器之間設置油分離器，防止壓縮機排出的潤滑油大量進入系統，影響系統制冷效果。中間冷卻器用于雙級壓縮制冷系統，其作用是使低壓級排出的過熱蒸氣被冷卻到與中間壓力相對應的飽和溫度，以及使冷凝器后的飽和液體被冷卻到設計規定的過冷溫度。為了達到這個目的，可向中間冷凝器供液，使之在中間壓力下蒸發，吸收低壓級排出的過熱蒸氣與高壓飽和液體所需要移去的熱量。
當蒸發溫度比較高(如-15℃制冷系統)，壓縮比不超過單級壓縮允許的數值時(氨冷凝壓力與蒸發壓力之比小于或等于8)，可以采用單級壓縮系統。由低壓循環儲液器來的低溫低壓氨氣，經回氣總管被單級壓縮機吸入并壓縮成高溫高壓過熱氨氣，先經過油分離器分離。分離出來的潤滑油沉積在油分離器底部，定期打開放油閥向集油器排油。分離出來的過熱氨氣則流進冷凝器，凝結成高壓氨液，然后流進高壓儲液器中。
