兩面板間的隔熱芯材一般采用隔熱性能優(yōu)良的硬質(zhì)聚氨酯泡沫塑料或聚苯乙烯塑料，多為聚氨酯泡沫塑料，其絕熱性能好，具有良好的耐熱性、耐寒性和耐濕性。材料的各個性能參數(shù)相互關(guān)聯(lián)、相互影響，最重要的兩個性能指標(biāo)為容重與導(dǎo)熱系數(shù)。
(1)容重是隔熱板隔熱材料的重要性能指標(biāo)之一。它對材料的導(dǎo)熱系數(shù)、機(jī)械強(qiáng)度及原料的消耗量都產(chǎn)生直接的影響。就機(jī)械性能而言，隔熱材料的容重越大、機(jī)械強(qiáng)度越高，其承重能力也就越強(qiáng)，但導(dǎo)熱系數(shù)就越高，原材料的消耗最也越大；容重過小，則機(jī)械強(qiáng)度下降，導(dǎo)熱系數(shù)也一定變小，就導(dǎo)熱系數(shù)而言，較為理想的容重為30-50 kg/㎡，目前，從我國大部分廠家的產(chǎn)品性能看，容重取40-50 kg/m，較為適宜。
(2)當(dāng)容重為30-50 kg/㎡時，聚氮陌隔熱材料的導(dǎo)熱系數(shù)λ值最小，但由于隔熱材料的使用溫度、使用年限、閉孔率、吸水率等都對λ值有重要的影響，板件導(dǎo)熱系數(shù)的實(shí)際使用位應(yīng)取0.02-0.028 W/(m·K)較為合理。

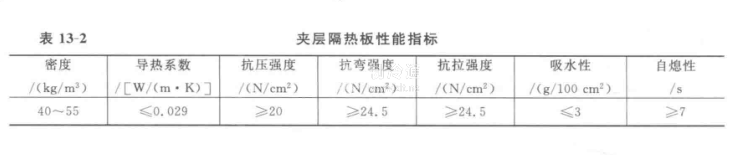

室內(nèi)型預(yù)制板由內(nèi)、外面板和硬質(zhì)聚氮醋泡沫塑料隔熱芯材組成時，夾層隔熱板芯材性能應(yīng)符合表13-2的要求，夾層板應(yīng)平整(平面度<0. 002)、尺寸應(yīng)準(zhǔn)確(允許偏差±1 mm)，隔熱層與內(nèi)、外面板黏結(jié)應(yīng)均勻牢固且不應(yīng)有穿透性的空洞和局部離泡現(xiàn)象。地坪隔熱層應(yīng)選用密度較大、能承重的硬質(zhì)泡沫期料芯材，隔熱材料的密度可以用到55 kg/㎡。
室外型預(yù)制板隔熱芯材的技術(shù)要求同室內(nèi)型。但對面板的材質(zhì)、機(jī)械強(qiáng)度、耐腐蝕性能要求較高。所以比一般大中型裝配式冷庫的預(yù)制板的面板材料厚度要厚些，面板的防腐蝕涂層考慮得比較周到，通常對鍍鋅鋼板進(jìn)行磷化處理，再進(jìn)行涂塑處理。如果面板使用鋁合金板。則先進(jìn)行電化處理，再涂漆防腐蝕。為了增加預(yù)制板的抗彎強(qiáng)度，面板大都滾壓成波紋形。
在夾心板設(shè)計中，最重要的是面材與芯材之間的連接，鉆結(jié)力必須和芯材本身能共同承受同樣的剪切荷載。夾心板抵抗破裂的能力也應(yīng)該很高，并且具有足以防止面層扭曲的抗拉強(qiáng)度。
