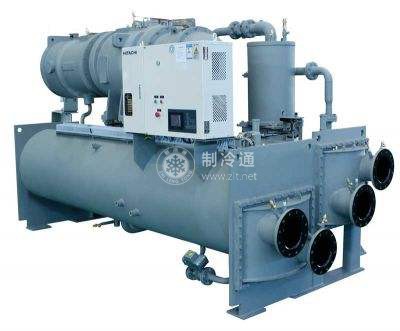

在離心式制冷壓縮機中，除了基本部件之外，還有進口導葉、調節無葉擴壓器寬度的機構、增速器、電動機以及潤滑系統等共同組成壓縮機組。
1.進口導葉
在壓縮機葉輪進口前裝設進口導葉，轉動葉片至不同的角度可以調節制冷量。進口導葉分杠桿式和鋼絲繩式。
杠桿式進口可轉導葉機構由若干可轉動葉片3組成菊形閥，每個葉片根部都有一個小齒輪1，由大齒圈2帶動。大齒圈通過杠桿7和連桿6由伺服電動機4傳動。也可用手輪8進行操作。
鋼絲繩傳動式進口可轉導葉機構由一個主動齒輪5通過鋼絲繩帶動6個從動齒輪2轉動，從而帶動7個導葉開啟。為了使鋼絲繩在固定軌道上運動，防止它從主動輪和從動輪上滑出，又安裝了7個過渡輪4。根據制冷機組的調節信號，由導葉調節執行機構帶動鏈?zhǔn)綀?zhí)行機構轉動主動輪，密封采用波紋管。
2.可變無葉擴壓器寬度的調節機構
當制冷量減少時，進入葉輪的氣體體積流量相應減少。為了適應工況的變化，采用了可轉動導葉與改變無葉擴壓器寬度同時調節的方法，可變無葉擴壓器寬度及進口導葉的聯動調節當進口可轉導葉1轉動時，裝在導葉軸上的凸輪2也跟著旋轉，并改變了隔板5在軸向的移動位置。從而改變了無葉擴壓器的寬度，提高了運行效率。
3.密封
為防止?jié)櫽汀⒓?jí)內漏氣和向外漏出制冷劑，在半封閉和開啟式機組中采用了油封和氣封。
