國內外普遍采用高低壓組合控制器來控制高壓和低壓，也有的采用單體的壓力控制器來分別控制高壓和低壓的。

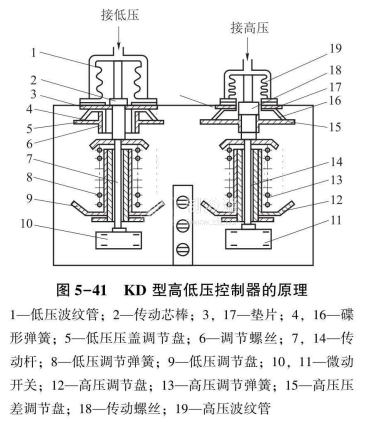

KD型高低壓控制器是采用直頂式傳動機構的壓力控制器.其原理如圖5-41所示，這種壓力控制器的工作原理是:低壓氣體作用于低壓波紋管，當?shù)蛪簤毫ξ桓哂诮o定值上限時，通過傳動芯棒、傳動桿，克服低壓調節彈簧的壓力，按下微動開關的按鈕，此時電路接通，壓縮機正常運行。如果低壓低于給定值下限，則利用低壓調節彈簧的彈力克服來自波紋管的壓力，把傳動桿抬起，使微動開關斷路，電路斷開，壓縮機停車。
高壓氣體作用于高壓波紋管，當高壓壓力低于高壓給定值下限時，高壓調節彈簧克服來自波紋答的壓力，將傳動螺絲抬起，微動開關的按鈕隨之抬起，電路接通，壓縮機正常運轉;當高壓值超過高壓給定值上限時，高壓波紋管壓力克服彈簧力把傳動螺絲壓下，按下微動開關的按鈕，電路斷開，壓縮機停車。
高壓及低壓的斷開壓力值，可通過高壓壓差或低壓壓差的調節盤進行調節，凡是加大調節彈簧壓力，則斷開壓力值就相應增大;反之，則減小。
高壓或低壓的差動壓力值(指接通與斷開時的壓力差)可以通過高壓或低壓壓差調節盤進行調節，轉動壓差調節盤使蝶形彈簧壓力增大，則差動壓力值就相應增大。
