節流閥至蒸發器間的液體管
液體通過節流閥成為兩相流體，其流動阻力比單純液體大得多，所以熱力膨脹閥的出口接管往往大于進口。由于這段管道一般很短，故可參照熱力膨脹閥出口或蒸發器進口管徑來采用，或較高壓液體管加大一號選用;也可按無閃發氣體時液體管的阻力乘以倍數求得低壓液體管的流動阻力損耗，再確定所需管徑。

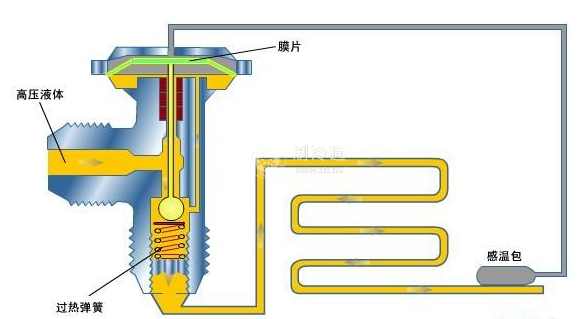

熱力膨脹閥的連接
熱力膨脹閥在系統中的位置宜緊靠蒸發器，在閥前面一般都裝有電磁閥，當不需供液時可用以切斷供液。
這是因為熱力膨脹閥的溫包受回氣管溫度的控制，即使停機后，它也會使閥開啟，向蒸發器供液，這對壓縮機的再次啟動是很不利的。
加設電磁閥后，則在停機的同時(或停機之前)就令其切斷供液，即使熱力膨脹閥開啟也不會有液體流入蒸發器。
熱力膨脹閥前還應設干燥過濾器，以去除水分和污物，減少電磁閥及熱力膨脹閥閥芯由污物引起的失靈和冰塞現象。此外。由于電磁閥和熱力膨脹閥容易發生故障.所以要在其前后設置截止閥，以便清洗和干燥過濾器及檢修電磁閥、熱力膨脹閥時將前后截止閥關閉，并用手動節流閥與熱力膨脹閥等并聯，如圖4-41所示。開啟手動節流閥，通過手動節流閥供液，使檢修膨脹閥時能正常制冷。
